LED制御ユニット

【概要】

　入出力ピンの制御を試すために作成したユニットです。
大電力フルカラー発光ダイオードの制御ユニットを製作してみます。

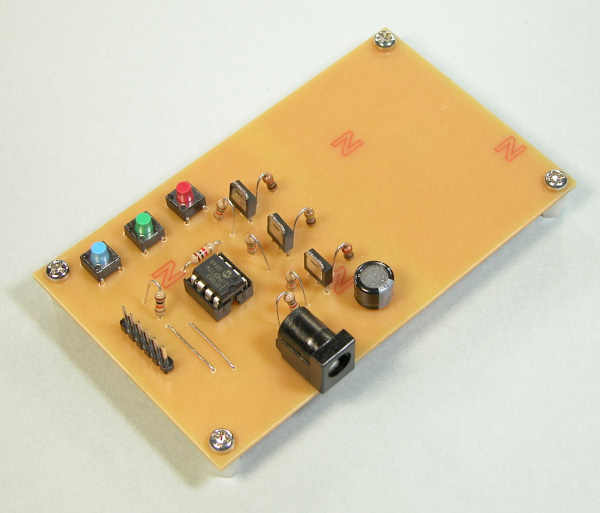

完成時の外観は下図のような基板ユニットとなります。
フルカラーの発光ダイオードは基板のはんだ面側に実装されています。


PICとLEDドライブ用のMOSFETが
並んでいます。


LED本体ははんだ面側の実装です。
放熱のため広いパターンとしていますが
実際にはそれほどの発熱はありません。

【構成と回路図】

このLED制御ユニットの回路図は下図となります。
PICからMOSFETを駆動し、MOSFETトランジスタでLEDを大電流駆動できる
ようにしています。しかしここでの電流は約50mA程度に制限しています。
回路図左端のMOUNTは、基板四隅の取付け用の穴の記号です。

【プログラム】

　このフルカラーの発光ダイオードをどう制御するかですが、単純なオンオフでは
面白くないので、3個のスイッチにより赤、緑、青のそれぞれの明るさを連続的に
可変するようにします。
SW1からSW3を押している間、RGBの各色の明るさを連続的に変化させています。
次第に明るくし、最大の明るさになったら今度は次第に暗くし、OFFになったら
また明るくするということを繰り返します。

【ダウンロード】

本LED制御ユニット関連のファイルのダウンロードができます。
プリント基板のパターン図は原寸大のPDFファイルになっていますので
そのままOHPフィルムなどにインクジェットプリンタで印刷してお使いください。
２度重ねて印刷するときれいに感光できます。

★★★　基板関連ファイル（回路図、組み立て図、パターン図）


★★★　プログラムファイル（プロジェクト１式）
