キッチンタイマ

【概要】

I2C接続の液晶表示器の使用例としてキッチンタイマを製作しました。
2種類のタイマを10秒単位で設定し、タイムアップをブザーで通知しますが、
タイマごとに音色を変えています。

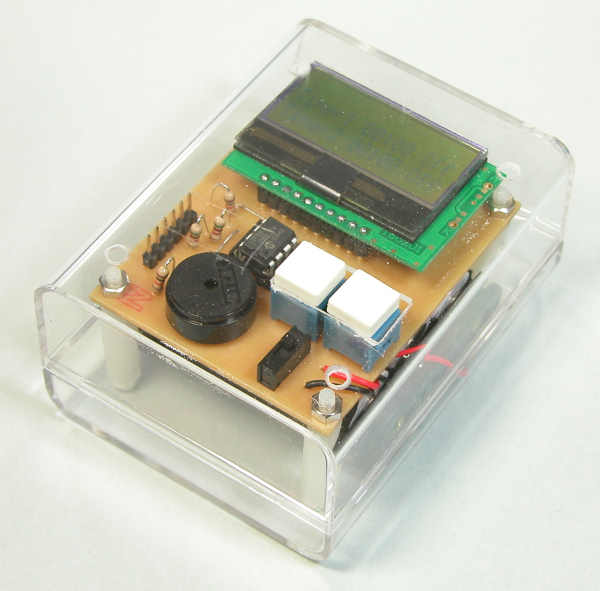

外観は下図のようになります。


ケースは手元にあった、
昔のiPOD用ケースを使いました。

電源は単3電池3本です。

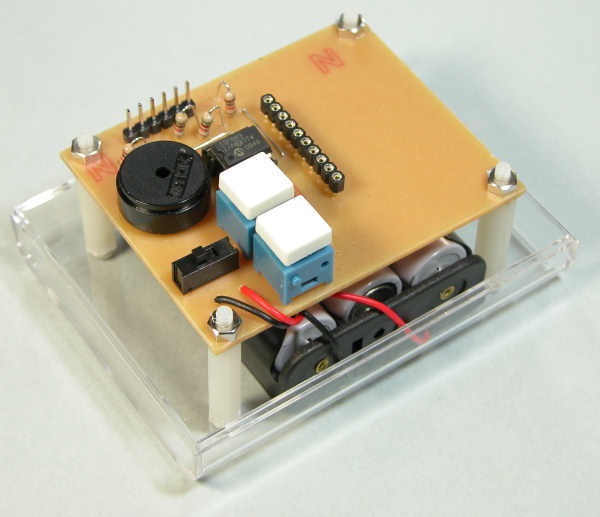

液晶表示器をはずした状態です。
スイッチにはちょっと背の高いプッシュ
ボタンを使ってケースから頭が出るように
しました。

【構成と回路図】

このキッチンタイマの仕様は下表としました。

項目	仕　様	備考
電源	アルカリ電池またはエネループ 単3×3本 　　　2.5V〜3.7V	消費電流 　常時0.5mA 　ブザー鳴動時　1mA
タイマ機能	2つの独立タイマを同時実行 時間設定：10秒単位で最大30分 タイムアップ：ブザーで通知
表示	16文字2行液晶表示器 　タイマ１、２の時間を表
操作	スイッチ2個 　項目選択、Enter 電源スイッチ1個	プッシュスイッチ
ブザー	電子ブザー	2つの音色

この仕様をもとに作成した回路図が下図となります。
ブザーは発振回路を内蔵していないものを使って、PWM制御で鳴動させる
ことにしました。これで音色を自由に変えることができます。

【プログラム】

1秒カウントの源は、タイマ１の1秒周期割り込みとしています。タイマは短時間
ですからそれほどの精度は必要としません。
表示は、I2C接続の液晶表示器で、専用のライブラリ形式としました。
ちょっと複雑なのが、時間設定のスイッチ操作部で、2つのタイマの選択と
設定時間を分と秒に分けましたので、その項目選択との順で設定していきます。

【ダウンロード】

本キッチンタイマ関連のファイルのダウンロードができます。
プリント基板のパターン図は原寸大のPDFファイルになっていますので
そのままOHPフィルムなどにインクジェットプリンタで印刷してお使いください。
２度重ねて印刷するときれいに感光できます。

★★★　基板関連ファイル（回路図、組み立て図、パターン図）


★★★　プログラムファイル（プロジェクト１式）
