ENC28J60のSPIインターフェース仕様

【ENC28J60のSPIインターフェース】

　ENC28J60のSPIインターフェースは、標準のSPIインターフェースの
「モード０，０」で直接接続できるようになっています。
したがってPICの場合にもPICのSPI制御ピンと直接接続することができます。
とくに、PICを5V動作させたときでも、ENC28J60の入力ピンは5V対応に
なっていますので直結ができます。

SPIの基本的な接続ですので、CS、SCK、SI、SOの４本の線で接続します。
モード０，０ですので基本的なタイミングは下図のようになります。
つまりSIピンの入力はSCKの立上りエッジで行われ、SOピンへの出力は
SCKの立下りエッジで行われます。

【SPI制御コマンド構成】

SPIインターフェースを通して制御する場合のデータのフォーマットは
下表のようにします。１バイトまたは２バイト構成のコマンドとなっています。
ビットフィールドのセット、クリアコマンドはETHグループのレジスタのみ有効
でMACグループ、MIIグループ、PHYレジスタ、バッファメモリには使えません。

略号	コマンド機能	Byte0		Byte1
		命令コード	パラメータ	データ
RCR	制御レジスタ読み出し	0 0 0	a a a a a	N/A
RBM	バッファメモリ読み出し	0 0 1	1 1 0 1 0	N/A
WCR	制御レジスタ書き込み	0 1 0	a a a a a	d d d d d d d d
WBM	バッファメモリ書き込み	0 1 1	1 1 0 1 0	d d d d d d d d
BFS	ビットフィールドセット	1 0 0	a a a a a	d d d d d d d d
BFC	ビットフィールドクリア	1 0 1	a a a a a	d d d d d d d d
SC	システムコマンド、リセット	1 1 1	1 1 1 1 1	N/A

注）　a：制御レジスタのアドレス　　　d：8ビットのデータ

【SPI読み出し】

SPIコマンドで制御レジスタやバッファを読み出すときには、３種類のタイミングがあります。

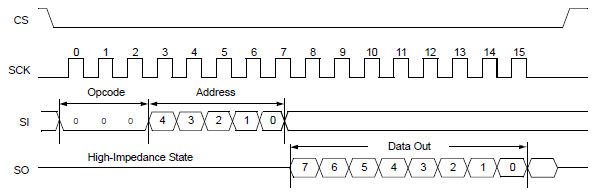

(1) ETHグループのレジスタ読み出しタイミング
　　ETHグループレジスタの場合には、CSピンをLowにしてからRCRコマンドを
　　出力すると、ENC28J60のSOピンに直ぐにデータが出力されるので、いきなり
　　データ入力することができます。



(2) MACグループとMIIグループのレジスタの読み出しタイミング
　　MACグループ、MIIグループレジスタの場合には、CSをLowにしてRCRコマンドを
　　出力してからSOピンに出力されるまで時間がかかるため、ダミーで１回空読みを
　　する必要があります。

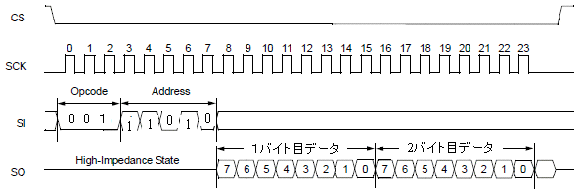

(3) イーサネットバッファの読み出しタイミング
SPIコマンドでイーサネットバッファを読み出すときのタイミングは、上記(1)のETHの
タイミングと同じですが、AUTOINCビットを１に設定していると内部のアドレスポインタ
が自動的に＋１されますから、連続でSPI読み込み用のSCKを出力すれば連続読み出し
ができます。

【SPI書き込み】

SPIインターフェースから制御レジスタやイーサネットバッファへの書き込み
のときのタイミングは下記のようになります。

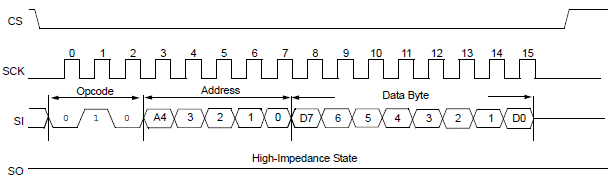

(1) 制御レジスタへの書き込み
　制御レジスタへの書き込みは単純で、CSをLowにしてからWCRコマンドで
書き込めます。

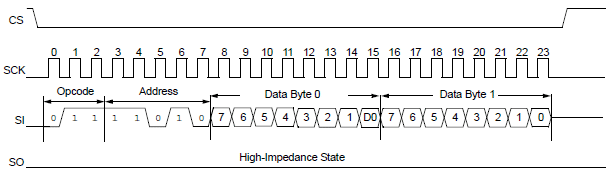

(2) イーサネットバッファへの書き込み
　バッファへの書き込みもAUTOINCビットがセットされていれば、内部アドレス
ポインタが自動的に＋１されますので、連続的に書き込みデータを送信して
書き込むことができます。

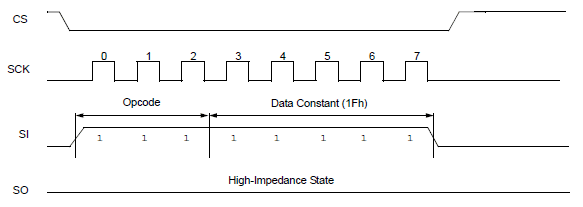

【リセット制御】

SPIコマンドでソフトウェアリセットを行う場合には、単純にSCコマンドを送信
するだけです。この場合にはパラメータもありません。CSピンをHighにしたとき
リセット解除となります。
