割り込みの使い方


【割り込みを扱うには】

PIC16ファミリで割り込みを扱うためには、下記の作業が必要です。

(1) 割り込みの許可
  割り込みの許可には、3つの設定が必要です。
  ・割り込みを使う周辺モジュールの割り込み許可  xxIEビットのセット
  ・周辺割り込みの許可                  PEIEビットのセット
  ・グローバル割り込みの許可              GIEビットのセット

(2) 割り込み処理関数の作成
  割り込み処理関数を作るには、関数の修飾子に「interrupt」を付加し、
  下記のフォーマットで関数を作ります。
  これでレジスタの退避、復旧ルーチンや、ジャンプテーブルは自動的に
  生成しますので、簡単な記述で割り込み処理ができます。
 void interrupt xxx(void)
 {
    (割り込み関連処理)
    xxIF = 0;          //割り込みフラグクリア
 }

【HI-TECH Cコンパイラでの記述方法】

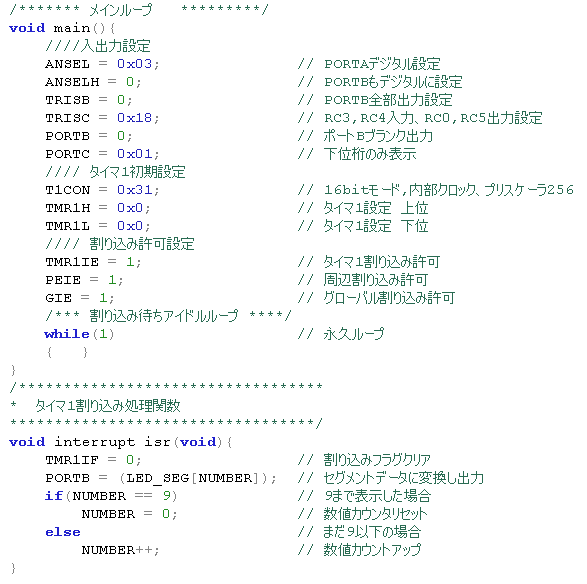

実際の割り込み処理記述例です。タイマ1の割り込みでセグメントLEDに
0から 9までの数値を表示するプログラム例です。
