モノクログラフィック液晶表示器を使った温湿度計モノクログラフィック液晶表示器を使った温湿度計【概要】
モノクロの小型グラフィック液晶表示器(128×128ドット）を使ってグラフで
温湿度のトレンドを表示する温湿度計を作ってみました。

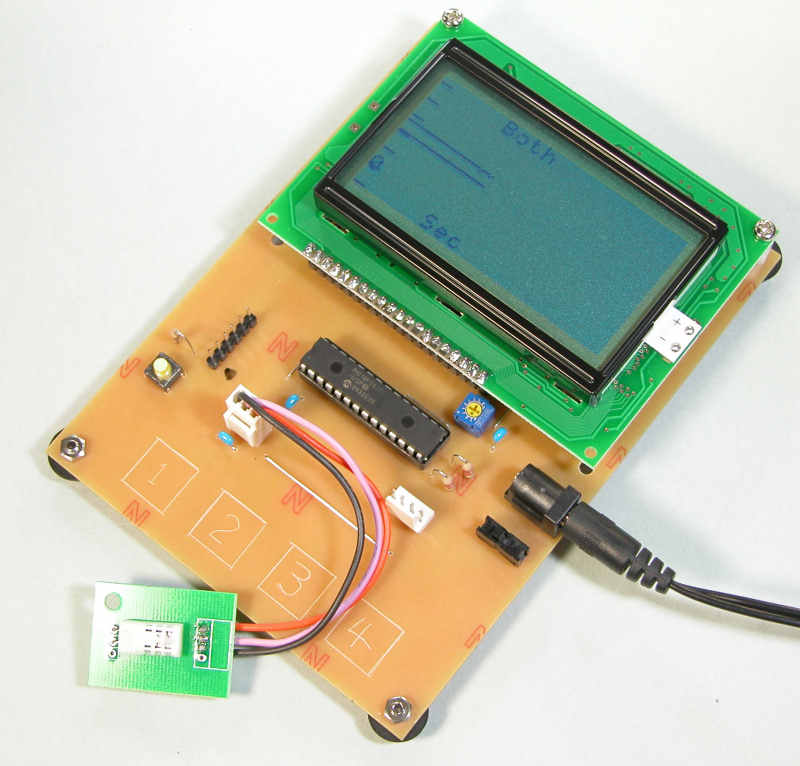

外観は下図のようになります。
スイッチ部はタッチスイッチとしていますので基板下部に構成されています。
【全体構成】

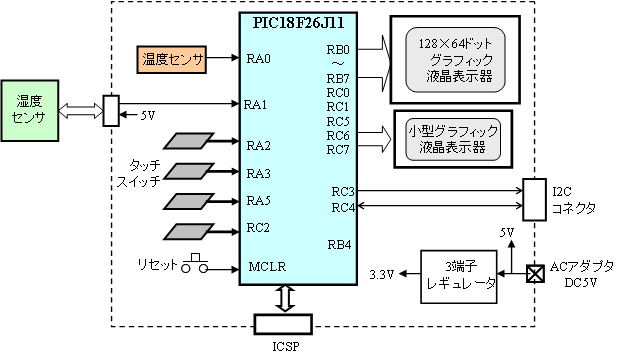

全体構成は下図のようになっていて2種類のモノクログラフィック液晶表示器が
使えるようにしています。
温度センサは一般的なICセンサを使いましたが、湿度センサにはセラミック型の

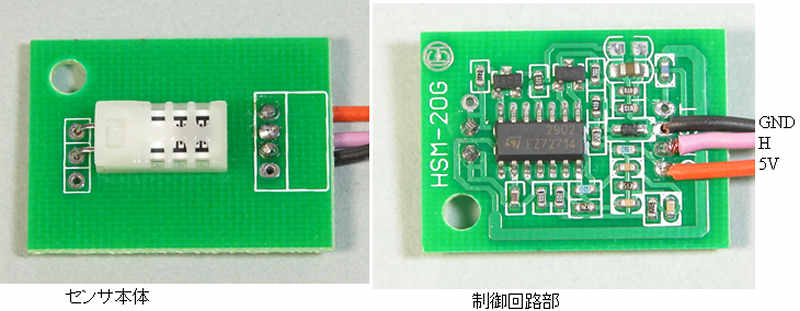

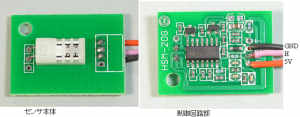

下図のようなセンサを使ってみました。湿度に比例したアナログ電圧で出力される
のでこれまでのものよりは使いやすくなっています。
【製作】

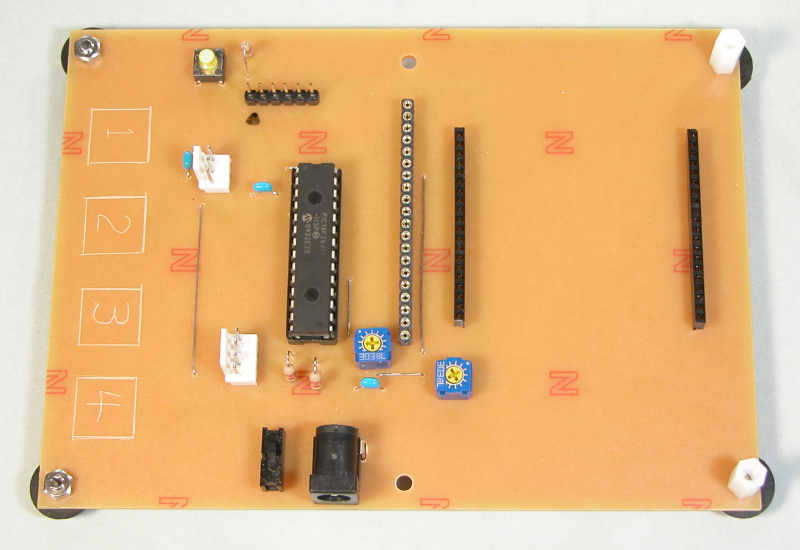

基板の実装状態は下図のようになっています。液晶表示器を実装していない
状態で液晶表示器用のコネクタが2列となっていて大型と小型のいずれかを
実装できます。
【ダウンロード】
下記から関連データをダウンロードできます。
基板関連
回路図 回路図２
パターン図
組み立て図
プログラム プロジェクトファイル一式
