PIC24F用標準基板の製作


【PIC24F用標準基板の概要】

28ピンのPIC24Fを使った基本となる基板です。これでいろいろな内蔵
モジュールの動作を確認できます。
 MPALB C30のCコンパイラを使って内蔵モジュールのテストやC関数の
動作を確認するためにちょうど良いように作りました。

外観は下図のようになっていて極単純な構成となっています。







【機能仕様概要】


全体ブロックは下図のようになっています。




基板の全体配置は下図のようになっています。






【回路】

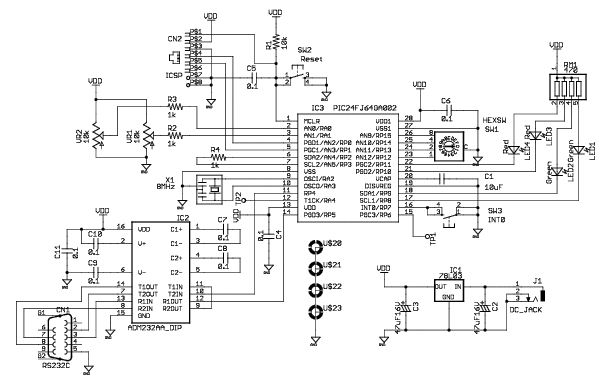

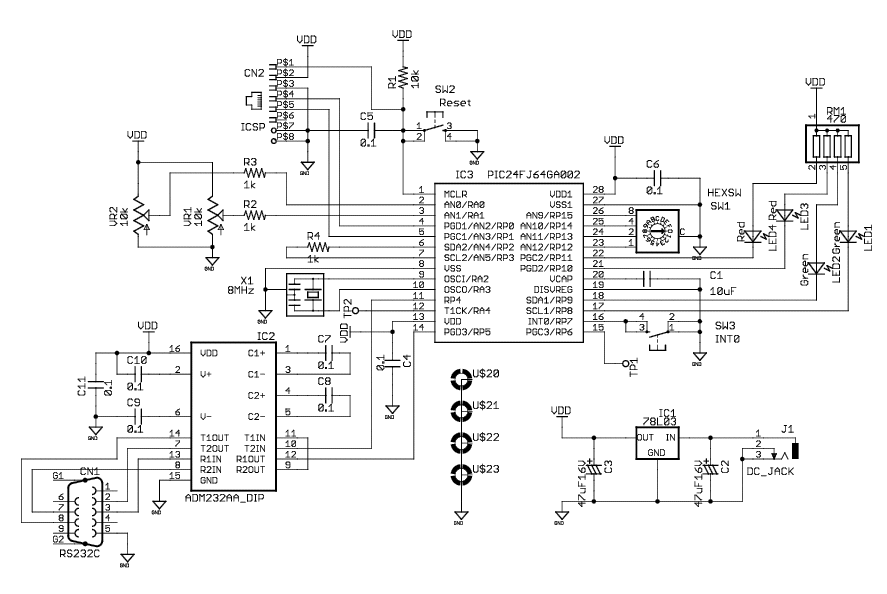

回路図は下図です。





【基板組み立て】


はんだ面には、PIC24Fの内蔵レギュレータ用の
パスコンとなるチップコンデンサが1個だけ
実装されています。
