7インチRGB液晶モニタによる広報板


【概要】

前ページの7インチモニタを使って宣伝などに良く使われている「広報板」もどき
を作ってみました。
基本的にNTSC方式のモニタ制御ですので、RGB独立入力のモニタであれば
どんなものでも接続可能です。
さらにRGBからNTSC複合(Video信号)への変換器を使えば、一般のテレビの
Video入力でも使えます。

電源はモニタを含めて12V単一電源だけですので簡単で、12VDCのACアダプタ
だけで済んでしまいます。
完成した外観は下記のようになります。

色は黒を含めて8色可能
ただし全体が同じ色となる
表示は320×224ドット構成

スクロール中の画面


【全体構成】

制御部の全体構成は、非常に簡単になっていて、下図のように28ピンの「dsPIC33FJ64GP802」
だけで構成しています。
dsPICを使っていますが、DSPの機能は使っていませんので、PIC24と同等機能のみです。
このdsPICを使ったのはRAMサイズが16kバイトと多く、ビデオメモリが内蔵RAMだけで実現できる
ためと、40MIPSの高速動作ができるためです。
これにSDカードを接続していますので、パソコンで作成した任意の複数のBMPファイルを保存し、
指定したファイルを読み出して表示させることができます。

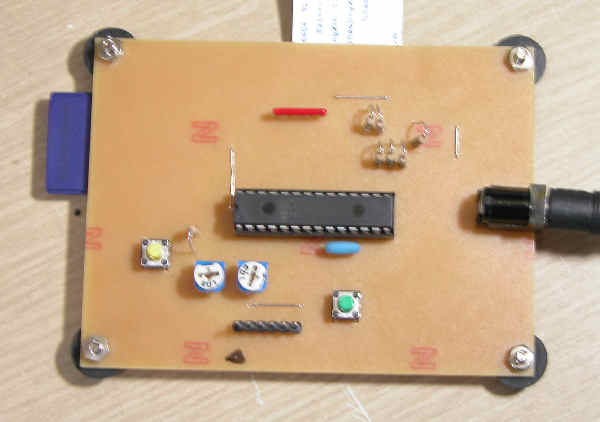

出来上がったコントローラは下図のようになりました。液晶モニタとの接続は
フラットケーブルですので、コネクタの取り付けが必要ですが、このコネクタは
1mmピッチですので、簡単にはんだ付けができます。


中央にdsPICがあるだけの簡単構成
裏面にSDカードがある


SDカードと2個の電源レギュレータ
液晶モニタ接続用のフラットケーブル用
コネクタが実装されています。


【使い方】

この広報板の仕様は下記のようになっています。

画像ファイル : 320×224ドット のBMPファイル
           最大12ファイルから選択可能
スクロール  : 右から左へ、速度は可変抵抗で任意設定可能
色指定    : 黒、赤、青、緑、黄、シアン、マゼンタ、白
           任意間隔で切替可能

下記のようにして使います。
 パソコンでモノクロの320×224ドット構成のBMPファイルとして
 画面ファイルを作成し、SDカードにファイルを保存します。
 これでSDカードをコントローラに挿入すれば、下記のようなファイル選択
 画面が表示されるので、どれか選択すれば動作開始します。
 色切替は現状では固定間隔で自動切換えです。


ファイルリストを表示したところ
●が付いているファイルが選択
される
文字は16×16ドット構成



《参考》
単体で16×16ドットのASCII文字表示が可能ですので、これを使った機能も
組み込むことは可能ですが、アイデア検討中です。
