【汎用ユニットの概要】
PIC32MXまたはPIC24Hをプロセッサとして使うことができる汎用ユニットです。
各種の周辺機器を接続していますので、大部分の内蔵周辺モジュールの
動作確認をすることができます。

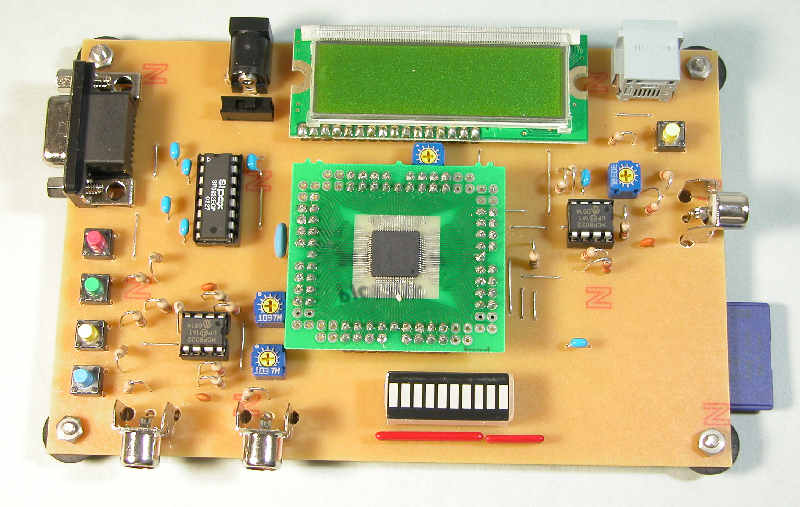

外観は下記のようになります。
【全体構成】

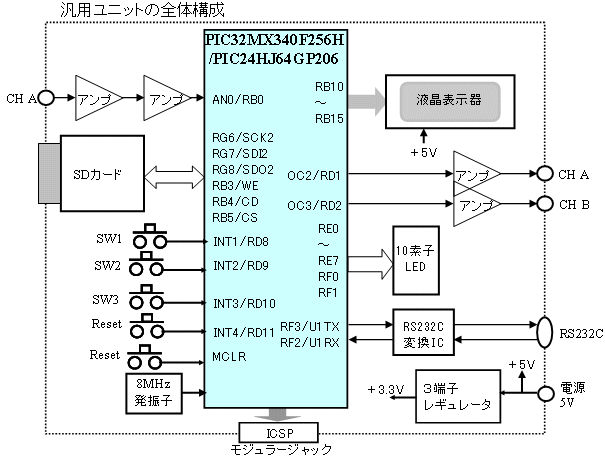

本汎用ユニットの全体構成は下図のようになっています。
主な周辺機器は下記となります。
・液晶表示器 : 16文字2行の小型液晶表示器(デジタルI/O)
・SDカード : SPI2モジュールで接続
・入力アンプ : 音声などの入力が可能なアンプで100倍のゲイン(A/Dコンバータ)
・出力アンプ : 出力コンペアのPWM出力を交流アナログ信号として出力
・発光ダイオード: 10素子の発光ダイオードで個別制御可能(デジタルI/OとDMA)
・タクトスイッチ : 汎用のプッシュスイッチが4個とリセットスイッチ
・RS232C : UARTによるシリアル通信を可能とする
【ユニットの設計】

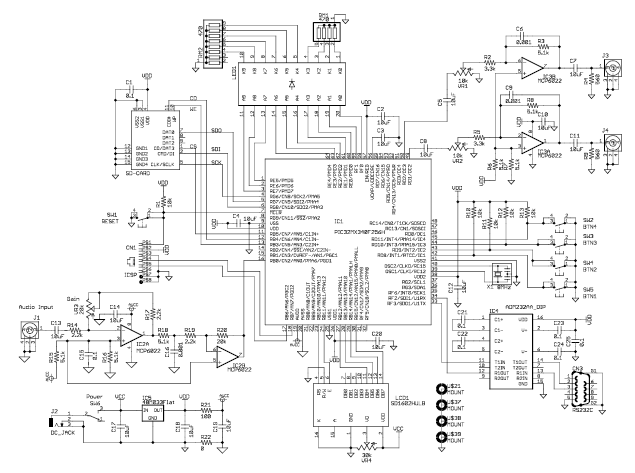

全体ブロック図をもとに作成した回路図が下図となります。
電源は5VのACアダプタから供給することとし、液晶表示器には5Vを
直接供給しています。
他は3.3Vの3端子レギュレータを経由して供給しています。
SDカードは、SPI2に接続しています。プルアップはすべて内蔵で
行うこととしています。
発光ダイオードはスペースを節約するため、10素子が一体化したレベルメータ用
のものを使いました。
入力アンプは音声などの入力を前提にして100倍の増幅率を持つバンドパス
フィルタ特性のアンプとしています。
出力アンプは出力コンペアのPWMの出力をアナログ出力とするため、ローパス
フィルタ特性を持ったアンプとしています。
【製作】
この回路図を元にして基板パターン図を作成します。Eagleをツールとして使いました。
下記からパターン図と実装図がダウンロードできます。
PIC32MXは変換基板に実装して0.1インチピッチ
としています。
入出力アンプのコネクタは基板実装タイプのRCA
ジャックとしました。

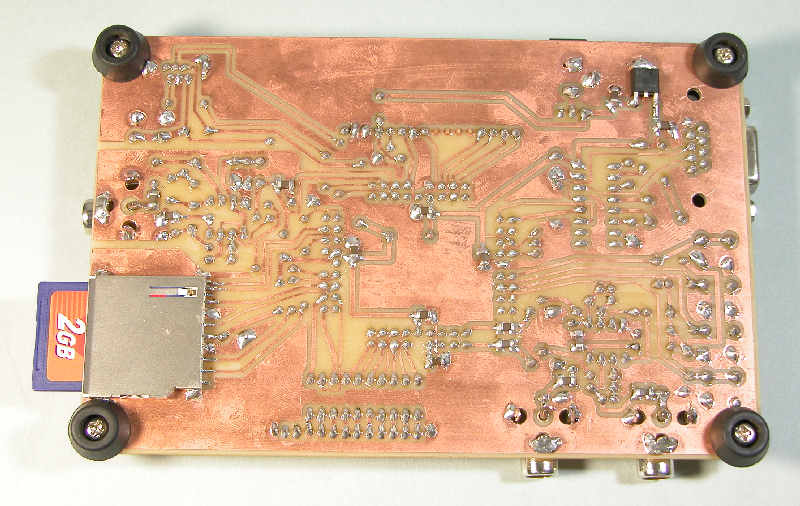

★★★ パターン図のダウンロード
パスコンはすべて10uFのチップ型のセラミック
コンデンサとしています。
3端子レギュレータも表面実装型としましたので
はんだ面側となっています。
あとはSDカードのホルダも表面実装タイプです。
★★★ 実装図のダウンロード
