PICkit 2 Programmerの使用準備

【PICkit 2の使用準備】

PICｋｉｔ 2を使うためには、まずプログラミング ソフトウェアをインストールしてから
ＵＳＢ接続をする必要があります。
下記の手順で行います。

１．プログラミング ソフトウェアをダウンロードする
　　マイクロチップ社のホームページから最新版をダウンロードします。下記ページ
　　からダウンロードできます。
　　　　PICkit 2 Development Programmer/Debugger

　　ダウンロードするプログラミング ソフトウェアには２種類あります。
　　(1) PICkit 2 V2.10.1 Install
　　　　　単体プログラムで、自分のパソコンにマイクロソフトの.NET Frameworkが
　　　　　インストール済みの場合はこちらを使う
　　(2) PICkit 2 V2.10.1 Install with .NET Framework
　　　　　.NET Frameworkを含むもので、不明なときはこちらを使えばよい。

２．プログラミング ソフトウェアをインストールする
　　ダウンロードしたファイルを解凍し、その中の「setup.exe」を実行すればインストール
　　が始まる。通常はデフォルトのままで問題ありませんのでNextだけでOKです。

３．PICkit 2 Programmerを添付USBケーブルでパソコンに接続する
　　これでしばらｊくすると、PICkit 2が自動的に認識され使用可能となります。
　　もし認識されない場合には、一度USBコネクタを抜いて再度接続しなおせば
　　認識するはずです。

【ファームウェアの更新】

PICkit 2 Programmerの内部のファームウェアを更新する手順です。

(1) 最新のファームウェアをダウンロードする
　　マイクロチップ社のホームページから最新のファームウェアをダウンロードします。
　　下記からいつでもダウンロードできます。

　　PICkit 2 Development Programmer/Debugger

このページの「Download」の項から、PICkit 2 Firmware V2.01をダウンロードします。

(2) 圧縮を解凍する
　　zip形式の圧縮ファイルになっていますので、これを解凍しておきます。

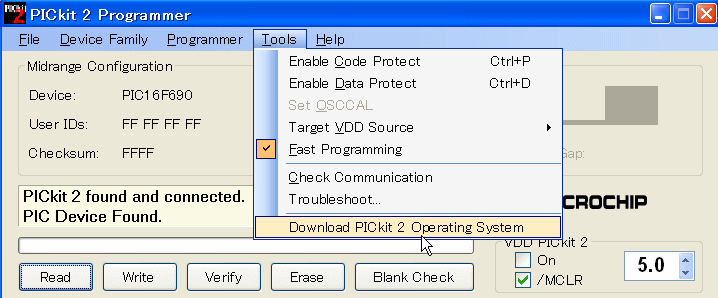

(3) PICkit 2をUSBに接続してから、プログラミング ソフトウェアを起動する。
　　メニューから下図のように　Tool → Download PICkit 2 Operating System とする。

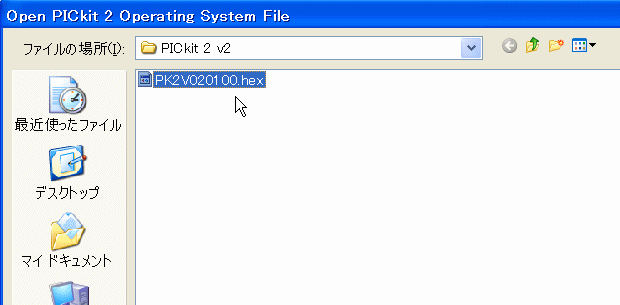

(4) ファームウェアを選択する
これで下図のファイル選択ダイアログが表示されるので、先に解凍しておいた
ファイルを指定します。

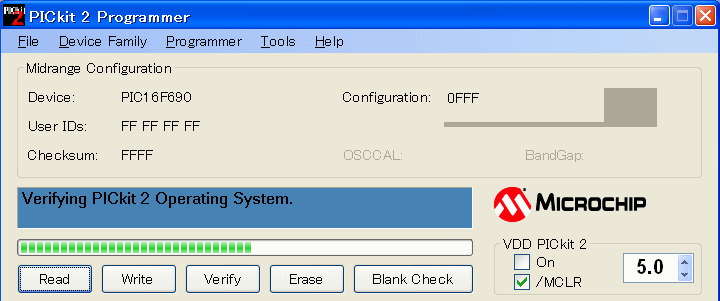

(5) ファームウェアの書き込みとベリファイ
　ファームウェアのファイルを指定するとすぐダウンロードが開始され、PICkit 2の赤い
Busyランプが点灯し、プログラミング ソフトウェアで進捗を表すメッセージとバーチャート
が表示されます。書き込みのあとしばらくしてベリファイが始まります。

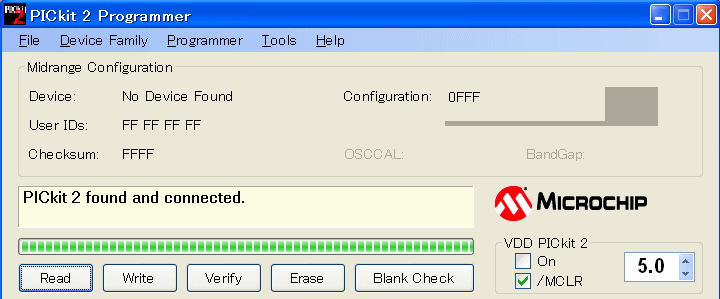

(6) 完了
　ダウンロードが完了すると自動的にPICkit 2の接続確認をし、メッセージ窓に下図の
ように表示して準備完了となります。



このときすでに書き込むデバイスが接続されていれば、デバイス確認まで自動的に
実行します。
