PICkit 2用モジュラージャック アダプタ

【モジュラージャック アダプタとは】

PICkit 2の出力はICSP接続なのですが、外部コネクタが専用で MPLAB ICD2などの
モジュラージャックと異なるため、ICD2用に製作した基板などには使えません。
前述のソケット アダプタも40ピンより大きいデバイスには使えません。

そこで、このPICkit 2のコネクタをモジュラープラグに変換するアダプタを製作しました。
これで「MPLAB ICD2」と同じ感覚で使えます。
MPLAB ICD2に比べ大幅に低価格ですからdsPIC30以外を使うのにはお勧めです。

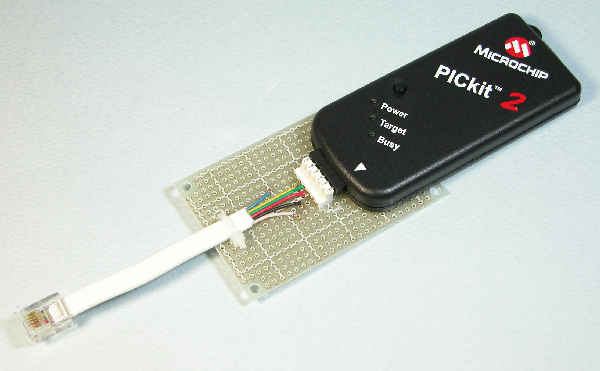

このアダプタは下図のようにして使います。

【アダプタの組み立て】

コネクタを１対1の接続で変換するだけですから、回路的には何もありません。
全体の組み立てを汎用の小型穴あき基板に行います。PICkit 2をコネクタに
挿入したとき、安定に固定するよう基板の半分は空きスペースとしています。

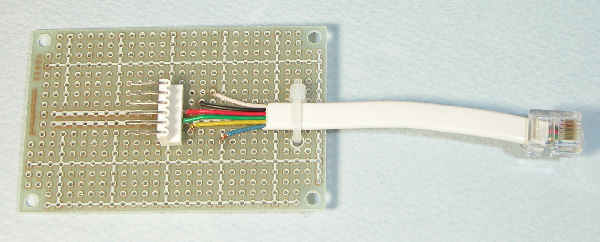

全体の組み立ては下図のようになります。




　組み立てには、まずモジュラープラグのケーブルを購入し、これを切断して
片側だけを使います。
このモジュラーケーブルは「サトー電気」で購入できます。

　切断したケーブルの被服をニッパなどではがして中の芯線を出します。
これを基板の穴に通してコネクタの各ピンにはんだづけします。
コネクタにはモレックス社製の横型を使い、ピンの下にあるツバを切り取ります。
ケーブルは基板に穴をあけてタイラップで固定し、動かないようにします。

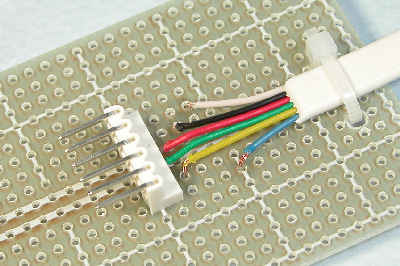

　取り付け方法の詳細は下図を参照して下さい。
