電圧電流計


【概要】

スマートフォンを高精度の電圧電流計として使うためのアクセサリです。
無調整で電圧は2Vまでを100μV単位で、電流は2Aまでを100μA単位で
計測できます。

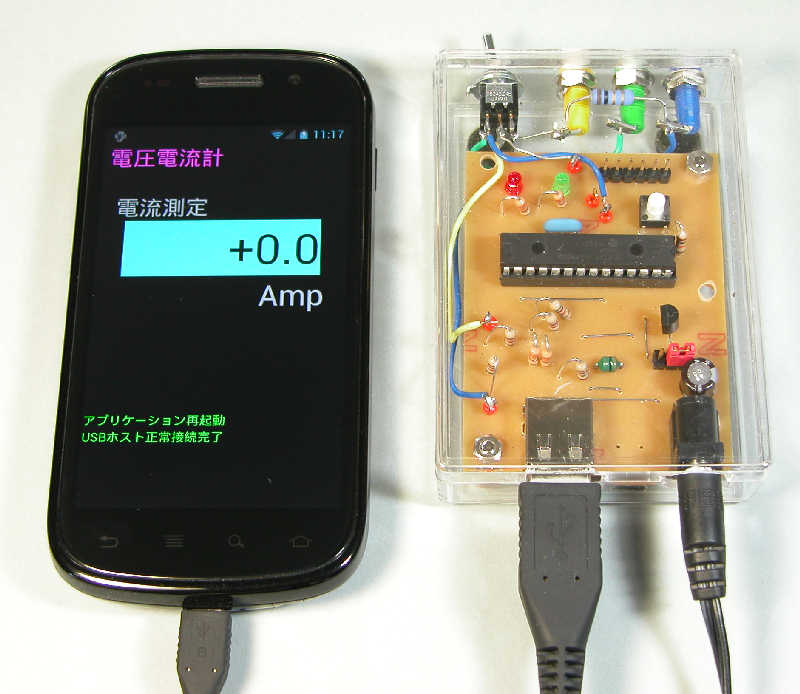

外観は下図のようなものです。



【全体構成】

アクセサリ側がUSBホストとなる必要がありますからPIC24Fを使っています。
計測には18ビットのデルタシグマA/Dコンバータを使っています。
このA/Dコンバータには0.05%精度の電圧リファレンスを内蔵していますので
無調整で高精度の計測ができます。

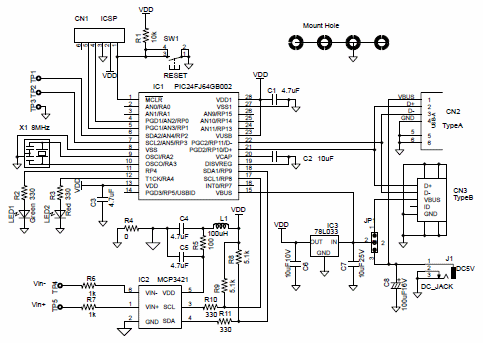

全体の構成を図で表すと下図のようになります。



【スマホ側の構成】

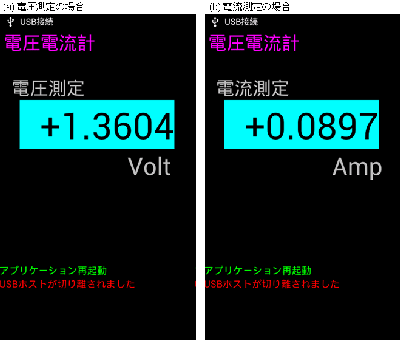

実際に表示する内容は下図のようになります。




【アクセサリ側の構成】

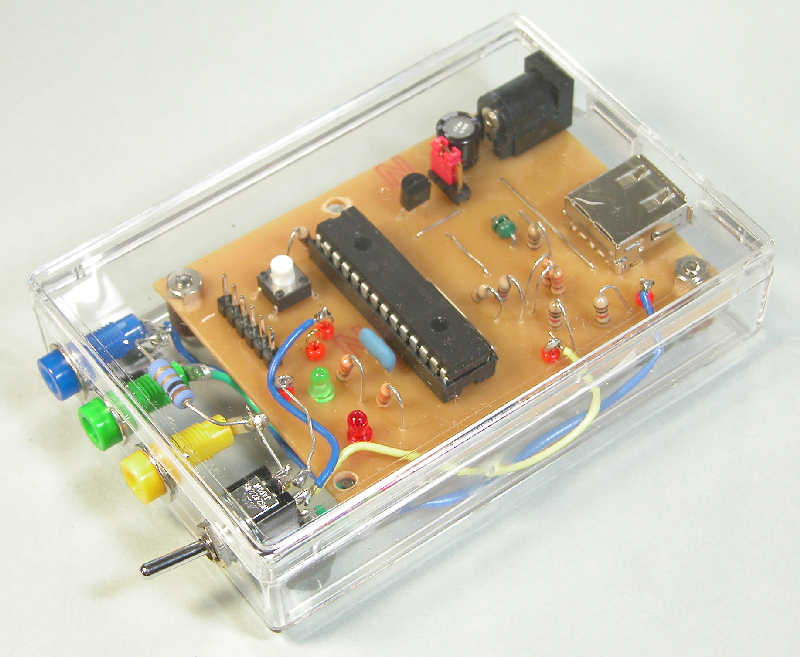

アクセサリの外観は下図のようになります。


スイッチは電流と電圧の切り替え
ピンジャックは左から
 コモン、電圧、電流計測端子

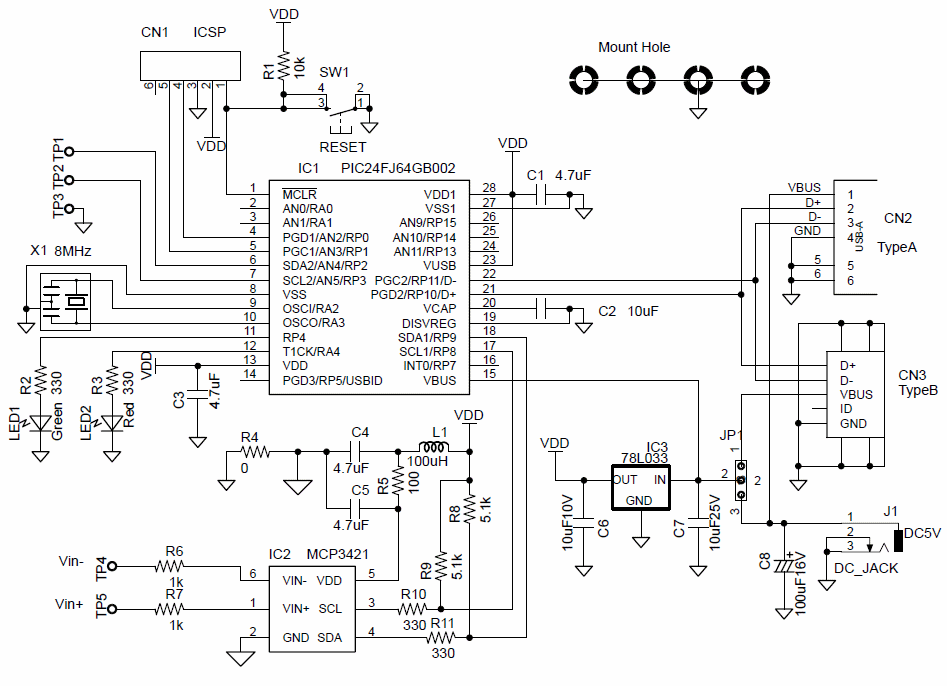

回路図は下図のようになります。
USBホストになるPIC24を中心に、高精度な計測をするためにデルタシグマ
A/Dコンバータ MCP3421を追加しています。
USBコネクタにはタイプAとミニBの両方を用意しましたので、ホストだけでなく
USBスレーブとしても構成できるようにしています。
これに合わせて電源もUSBからと外部からとジャンパで切り替えできるように
しました。




【ダウンロード】

基板図とプログラムのダウンロードは下記からできます。

回路図、実装図、パターン図
 PDFファイルとなっています。パターンズは原寸となっていますので
 そのままインクジェットプリンタで印刷してお使いください。

PICファームウェア
 MPLAB IDEのプロジェクトファイルです。
 新規にプロジェクトを作成してお使いください。

スマホ側プログラム
 Eclipse用のソースファイルとリソースファイルです。
 新規にプロジェクトを作成してお使いください。
