「電子工作のためのPIC活用ガイドブック」　正誤表

　技術評論社　　　　ISBN4-7741-0921-5
　　４２３頁　　　\2,380＋税　CD-ROM付

　　誤りがありましたら是非メールでお知らせ下さい。　
ページ　章・節 行数　　　　正　誤　内　容 更新月日
まえがき １６行目　　誤　　世界市場では現在１００億個以上が
　　　　　　　正　　世界市場では現在１０億個以上が		 2001年
6月16日
P22
　図１．４		 図中の３ピン　　誤　　TOCLKI
　　　　　　　　　　正　　T0CKI		 7月12日
P31　
　図２．５


命令のアーキテクチャでジャンプ命令の図の命令コードの部分が４ビットになっていた。正解は３ビット
 4月１日
P32　構造(c) １３行目　　誤　　　つまり0～255までの
　　　　　　　正　　　つまり0～255または-128～+127までの		 4月１日
P36　　 ４行目　　　誤　　　次の命令の実行直後にPCLATHからPCHに
　　　　　　　正　　　PCLへの書き込みを行う命令の実行時に同時に
　　　　　　　　　　　　PCLATHからPCHに		 4月１日
P38　　
　リスト		 リスト１、５行目　誤　　　Set Page
　　　　　　　　　　 正　　　Set Bank
リスト３行目　　 　誤　　　MOVWF　　TRISA　　;PortA is all output
　　　　　　　　　　　正　　　MOVWF　　TRISA　　;set PORTA		 2003/12/28

4月１日
P39
　リスト		 リストの６行目　　誤　　BTFSS　　FSR,5
　　　　　　　　　　　正　　BTFSS　　FSR,6		 9月1日
P41　　
　図2.13		 図中の０A番地と８A番地　　　　誤　　　PCLATCH
　　　　　　　　　　　　　　　　　　　　正　　　PCLATH		 4月１日
P44　　　colum ②の２行目　　誤　　それが有効になるのは次の命令の実行
　　　　　　　　　正　　それが有効になるのは次にPCLに書き込みを行う
　　　　　　　　　　　　　命令の実行		 4月１日
P44　　　colum ②のりストのラベル　　　誤　　SUB_1
　　　　　　　　　　　　　　　正　　SUB_P1　　　		 2003年
2月11日
P52
　		 下から４行目　　誤　　PCONレジスタにある
　　　　　　　　　　正　　STATUSレジスタにある		 2002年
9月15日
P53　
　図3.8		 規定電圧　　　誤　　規定電圧（1.5V±0.3V)
　　　　　　　　　正　　規定電圧（4.5V以上）		 4月１日
P71　
　図3.22		 プルアップ文字　　　誤　　Week Pull-Up
　　　　　　　　　　　　　正　　Weak Pull-Up		 5月15日
P72　
　図3.23		 プルアップ文字　　　誤　　Week Pull-Up
　　　　　　　　　　　　　正　　Weak Pull-Up		 5月15日
P72　　表3.8 RB0/INTの備考に追記　　　　プルアップ抵抗内蔵 5月15日
P79　
　図3.26		 図の修正
　　　誤　
　　　正
 4月15日
P79　　 下から３行目、２行目
　　　　誤　　「_CONFIG」
　　　　正　　「_ _CONFIG」　　（アンダーバーが２個）		 4月15日
P85
 ｆ：レジスタファイルアドレスの（例）
　　　　誤　　　INCR　　COUNTER,F
　　　　正　　　INCF　　COUNTER,F		 ４月18日
P89
　　表４．３		 10進数の使用例の欄　　　　誤　　D"100'
　　　　　　　　　　　　　　　　　　正　　D'100'　　		 7月17日
P91　　表 表の１行目　　　誤　　　Cysle
　　　　　　　　　　正　　　Cycle　　　以下のページのすべて同様		 7月4日
P93　　表 表の中　　　　　誤　　　　ADDWF　f,d
　　　　　　　　　　正　　　　ANDWF　f,d		 5月17日
P97 CLRWの機械語
　　誤　　00 0001 0000 0011
　　正　　00 0001 0xxx xxxx		 2001年
5月16日
P100　表 ３行目　　　誤　skip　if　f<d>=0
　　　　　　　正　skip　if　f<b>=0
４行目　　　誤　skip　if　f<d>=1
　　　　　　　正　skip　if　f<b>=1 		11月2日
P101 BCFの機械語
　　誤　00 00bb bfff ffff
　　正　01 00bb bfff ffff
BSFの機械語
　　誤　00 01bb bfff ffff
　　正　01 01bb bfff ffff		 2001年
5月16日
P102
　　　④		 リスト④　　　　　誤　　　　MOVF　　　DATA．W
　　　　　　　　　　正　　　　MOVF　　　DATA，W　（コンマ）		 7月6日
P106 表の中
　　　　誤　　　CALL　　adr
　　　　正　　　CALL　　k		 ４月18日
P125
　　表４．９		 使用例の１行目
　　　　誤　　　　　if 　(x=25)
　　　　正　　　　　if　(x==25)		 2002年
3月23日
P141　 ７行目　　　　誤　　#OUTPUT_LOW(pin)
　　　　　　　　正　　　OUTPUT_LOW(pin)		 11月3日
P151 ①TMR0カウンタ本体
　　誤　　最小入力パルス幅　＝　（クロックサイクル）＋20nsec
　　　　　　　　　　　　　　　　　　＝420nsec周期=2.38MHｚ
　　正　　最小入力パルス幅　＝　２×（（クロックサイクル/2）＋20nsec）
　　　　　　　　　　　　　　　　　　＝440nsec周期＝2.27MHz		 2003年
5月17日
P152 １行目　　　　　誤　　68　　　　　　正　E8
4、5行目
　　　　誤　　　RTS　　　0　：入力の選択
　　　　　　　　 RTE　　　0　：TMR0のカウントエッジ
　　　　正　　　T0CS　　１　：入力の選択
　　　　　　　　 T0SE　　 0　：TMR0のカウントエッジ		 7月4日

４月20日
P152 ７行目
　　　　誤　　　PS1-3
　　　　正　　　PS0-2		 2002年
5月5日
P153 図5.14　　　RB0ゲート信号　　→　RA4ゲート信号　に修正
図5.15　　　RB0の接続削除、吹き出しも削除
本文下から３行目から
　　誤　　PORTBのRB0で行っています。RB0だけ・・・・
　　正　　PORTAのRA4で行っています。RA4だけ・・・
最下行　（つまりRB0だけは・・・問題ないこと）　の部分削除		 2001年
2月9日
P154 リスト5.13　２行目と６行目
　　誤　　　PORTB,0
　　正　　　PORTA,RA4		 2001年
2月9日
P161
　表５．７		 関数の書式　　誤　　GET_TIMER_1( )　　　　　　　　SET_TIMER_1(value)
　　　　　　　　　　正　　GET_TIMER1( )　　　 　　　　　SET_TIMER1(value)　　　　　　　　　　　　　		 4月４日
P162
　リスト5.14		 input (PIN_C7)を使うと0と判定出来ないのでリストを下記に変更し
ソフトウェアフラグflagで判定するように変更

#include 　<16c73.h>
#use 　delay(CLOCK=10000000) 　　　　//10MHz

static　int　flag;　　　　　　　　　//追加
#int_timer1
intval()　 {
　　if(flag==0) {
　　　　output_high(PIN_C7); 　　//LED off
　　　　flag = 1;
　　}
　　else {
　　　　output_low(PIN_C7); 　　//LED on
　　　　flag = 0;
　　}
}
 2001年
5月4日
P172
　下から６行目		 電圧の単位が間違っていました。
誤）最小測定電圧→3/256～5/256V (約12μV～20μV)(8ビットのとき)
　　　　　　　　　3/1024～5/1024V (約3μV～5μV)(10ビットのとき)

正）最小測定電圧→3/256～5/256V (約12mV～20mV)(8ビットのとき)
　　　　　　　　　3/1024～5/1024V (約3mV～5mV)(10ビットのとき)		 2001年
5月1日

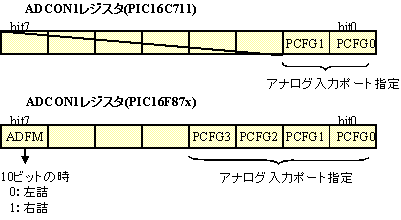

P174
　図5.25		 ADCON1の内容更新
 2001年
9月24日
P175
　　表5.12		 誤　　PCFGｘが１００１の場合　　DDAAAADD
正　　　　　　　　　　　　　　　　　　　DDAAAAAA　　　　　　　　　　　　　　　　　　　　　		 9月7日
P177
　　　リスト5.17		 9行目　　誤　BSF     STATUS,RP0   ;Set Page 1
　　　　　　正　BSF     STATUS,RP0   ;Set Bank 1

14行目　 誤　BCF     STATUS,RP0   ;Set Page 0
　　　　　　正　BCF     STATUS,RP0   ;Set Bank 0		 2003年
2月24日
P177
　　　リスト5.17		 １５行目　　　誤　　MOVLW　　010H
　　　　　　　　正　　MOVLW　　080H		 9月5日
P178
　　　リスト5.17		 最終行　　　誤　　RETURN　　　　　　　　;37＋2=39*0.4uec
　　　　　　　正　　　RETURN　　　　　　　　;37+2=39*0.4μsec		 2002年
7月9日
P184 上から15行目　　　誤　　PCHLレジスタの３つを
　　　　　　　　　　　　正　　PCLATHレジスタの３つを		 2003年
5月15日
P188
　　　リスト5.19		 最下行　　　誤　　（GLAOBAL)
　　　　　　　正　　　(GLOBAL)　　　		 2001年
11月16日
P188
　　表5.15の注		 誤　　　INT_CP1
正　　　INT_CCP1		 2002年
8月23日
P190
　　リスト5.20		 下から５行目　　　誤　enable_interrupts(RTCC_ZERO);
　　　　　　　　　　　正　enable_interrupts(INT_RTCC);		 2002年
7月31日
P193
　表5.16		 表の２行目　　　誤　　　　P1R1
　　　　　　　　　　正　　　　PIR1
表の５行目　　　誤　　　　020H
　　　　　　　　　　正　　　　01AH		 5月21日

7月4日
P204　
　リスト5.22		 ３行目　　　　　誤　　// PIC16F84 is target PIC and drive a LCD.
　　　　　　　　　正　　// PIC16F84 is target PIC.		 4月１日
P207
 ２行目　　　　　誤　　同時にPSPSIFもONと
　　　　　　　　　正　　同時にPSPIFもONと		 2002年
4月13日
P215
　　表5.21		 表の右端欄
　　　誤　　　　５．５
　　　正　　　　６．５　　　（２箇所あります）		 2001年
3月29日
P240
　　５行目		 ５行目　　　誤　　http://www-us.*******/#speciication
　　　　　　　正　　http://www-us.*******/#specification		 10月25日
P262
　　表6.1		 表の２行目　　誤　　_BADRAM
　　　　　　　　　正　　_ _BADRAM　　（アンダーバーが２個です）		 7月4日
P263
　　表6.1		 #DEFINEの書式欄　　　誤　　　define　略　　　　　（#抜け）
　　　　　　　　　　　　　　　正　　　#define　		 7月17日
P264　　
　擬似命令		 CONFIG　　　　誤　　【_CONFIG】
　　　　　　　　　正　　【__CONFIG】　（アンダーバーが２個）
文章、リストの中も同様にアンダーバー２個必要		 4月１日
P275　　
　リスト6.1		 ラベル位置　　誤　　　　　　　　　CODE
　　　　　　　　　　　　　　　　　　　　FILTER
　　　　　　　　　　　　　　　　　　　　GLOBAL　　FILTER
　　　　　　　　　正　　FILTER
　　　　　　　　　　　　　　　　　　　　CODE
　　　　　　　　　　　　　　　　　　　　GLOBAL　　FILTER		 4月１日
P276　　
　リスト6.3		 インデント　　　誤　　　　　　　　　LIST　　　P=16C73A
　　　　　　　　　　　　#INCLUDE　"PIC16C73A.INC"
　　　　　　　　　正　　　　　　　　　　LIST　　P=16C73A
　　　　　　　　　　　　　　　　　　　　#INCLUDE　"PIC16C73A.INC"		 4月１日
P278　
　リスト6.4		 ラベル　　　　　誤　　START　　　CLRW
　　　　　　　　　　　　　　　　　　　　　OPTION
　　　　　　　　　　　　　MAIN　　　　MOVF　　PORTB,W
　　　　　　　　　正　　START　　　CLRW
　　　　　　　　　　　　　-------
　　　　　　　　　　　　　MAIN　　　　MOVF　　PORTB,W　		 4月１日
P302
　　図6.25		 誤　　入力命令のシミュレーションはModifyの窓から行う
正　　入力命令のシミュレーションはAsynchronous Stimulusの窓で行う
 2002年
9月6日
P309
　表6.6		 誤　　　抵抗　２ｋΩ×５個
正　　　抵抗　２ｋΩ×４個
　　　　　抵抗　１．５ｋΩ×１個　　　　（２ｋを１個　１．５ｋに変更）		 6月20日
P314
　７行目		 誤　　　PICEE　b:sample.obj<ret>
正　　　PICEE　b:sample.hex<ret>		 2001年
12月21日
P336　　 液晶表示器の制御方法　の２行目
　　　　　　　　　誤　　SEIKO社
　　　　　　　　　正　　SUNLIKE社		 5月15日
P337　
　表7.4		 表下部　　　　誤　　SEIKO社カタログより
　　　　　　　　　正　　SUNLIKE社カタログより
　　　　　　　　　　　　(http://www.lcd-modules.com.tw/）
　液晶表示器の制御内容の説明書は下記からダウンロードできます。
この中のMSM6562B-1が該当します。
http://www.oki.co.jp/semi/japanese/products/dis_chara.htm　　		 5月15日


1月19日
P340
　　表７．７		 (2) Control Commandの一覧表の最下欄　Busy Flag削除 11月26日
P343
　表7.8		 R6　　誤　　抵抗　　　　　　　　　　　30kΩ　1/4W　　１　　10
　　　　正　　半固定可変抵抗　　　30kΩB　　　　　　１　　85　　		 6月18日
P354
　図7.14		 PIC品名　　　誤　　　PIC16F873
　　　　　　　　正　　　PIC16C73
　　　　　　　　　　　　　（F873でも同じ機能は実現できるが一部変更要）		 4月１日
P357
　　図7.16		 (2)SRAM書き込み手順フロー図の枠外コメントで
　　　　RC3・・・　　と　　RC５・・・　の部分はひと箱ずつ下にずらす。		 9月5日
P370
　図7.21		 J1のピンの入れ替え
　　　　　１　←→　３　　　２ ←→ ４　を入れ替える		 5月21日
P373
 上から４行目
　　　　誤　　　特にBmodeは上位４ビット・・・　　　（lcd_lib(上位）　と　lcd2_lib（下位）
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　がCD-ROMに添付されていますが
正　　　特にBmodeは下位４ビット・・・　　　　　　　上位と下位の使い方で２種類用意
リスト７．８　　８行目　　　　　　　　　　　　　　　　　　しました。）
　　　　誤　　　#define　Bmode　0x0F　　　　　　　　　　
　　　　正　　　#define　Bmode　0xF0		 12月18日
P374 解説　４行目
　　　　誤　　　#define　Bmode　0x0F　　　　　　　CD-ROMのLCD01.Cも修正必要
　　　　正　　　#define　Bmode　0xF0
下から２行目
　　　　誤　　　　ポートBの下位４ビットは入力モード・・・・
　　　　正　　　　ポートBの上位４ビットは入力モード・・・・　　　		 12月18日
P391 表７．１７
　　コード０２　　誤　モータ２速度ダウン
　　　　　　　　　　正　モータ１速度ダウン		 2002年
3月17日
P405
　図7.35		 C３の耐圧　　誤　　２２０μF１０V
　　　　　　　　正　　２２０μF１６V
Q1、Q2の矢印の向きが反対です。Q3が正しい向きです。　		 2001年
3月3日
P406
　表7.22		 削除　　　　取りつけパネル 7月11日
P419
　は　行		 誤　　ハーバードアーキテクチャ・・・・・・２２
正　　ハーバードアーキテクチャ・・・・・・２６		 2002年
12月4日
P422　　(4) PICライタ　　　誤　　　Easy-PIC　　　Epw.zop
　　　　　　　　　正　　　Easy-PIC　　　Epw.zip　		 4月１日
巻末 著者略歴　　　誤　　　Email　　gokan@bekkoame.ne.jp
　　　　　　　　　正　　　Email　　gokan@m2.ocv.ne.jp		 10月25日
CD-ROM
７－１章		 ondo2.asmの一部修正
　　UPPER　をすべて　UPERに変更（５ヶ所）
　　　（MPLABのバージョンアップでUPPERが予約語になってしまったため）　　　		 2002年
5月21日
CD-ROM
　７－４章		 lcd_lib.c、lcd2_lib.cにdelay_ms(15)への変更とdelay_ms(5)、delay_ms(1);の追加

　　　　　　　　void lcd_init(){
　　　　　　　　delay_ms(15);
　　　　　　　　lcd_incmd(0x30); //8bit mode set
　　　　　　　　delay_ms(5);
　　　　　　　　lcd_incmd(0x30); //8bit mode set
　　　　　　　　delay_ms(1);
　　　　　　　　lcd_incmd(0x30); //8bit mode set

LCD01.Cの下記変更
（上位４ビットを使うとき）
　　　　誤　　　#define　Bmode　0x0F
　　　　　正　　　#define　Bmode　0xF0
（下位４ビットを使うとき）
　　　　誤　　　　#include　<lcd_lib.c>
　　　　正　　　　#include　<lcd2_lib.c>
 11月3日






12月18日
2001年
　3月23日
CDROM
　７－５章		 赤外線送信機のプログラムリスト修正（remotetx.asm)
最後にあるタイマー関連のサブルーチンがクロック10MHz用
となっていました。　クロック4MHz用にするため下記修正が必要。
（ただ、修正しなくても送信機は正常動作します）
　　TIME100
　　　　　MOVLW　　9H　→　8H
　　TIME10
　　　　　MOVLW　　7H　→　2H
　　TIME5M
　　　　　MOVLW　　38H　→　31H		 2001年
　9月9日
CD-ROM
MPLAB説明書		 MPASM.PDF　のファイルが壊れていて全部が読めません。
これは同じ場所にある33014G.PDFと同じ内容ですのでそちらをご覧下さい。		 2001年
2月9日
