ディジタルフィルタユニット

【概要】

　dsPICの基本的なDSP機能を活用した製作例です。
基本のディジタルフィルタを実装して、音声信号などのフィルタリングを
行うことができるユニットです。

【全体の構成】

　このフィルタユニットは汎用のdsPICボードとなっていて、いろいろなDSP機能を
試すことができます。

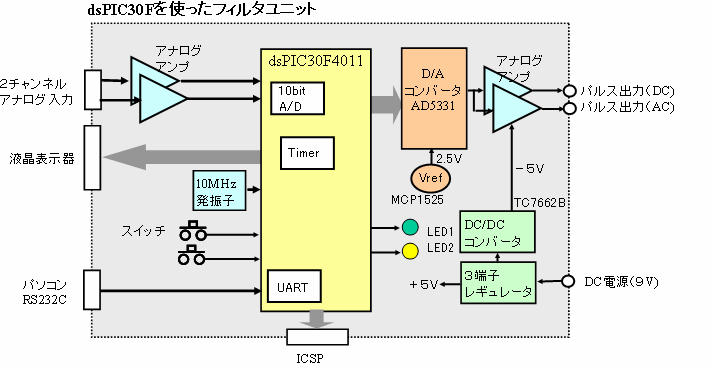

全体構成は下図のようになっています。
これでフィルタ動作の流れとしては、まず入力となるアナログ入力をオペアンプで
増幅し、dsPICのA/Dコンバータでサンプリングします。
それにプログラムによるディジタルフィルタ処理を加えたものを外付けのD/Aコン
バータでアナログとして出力します。それを増幅して外部への出力としています。

【回路構成と外観】

　全体回路は下図となっています。

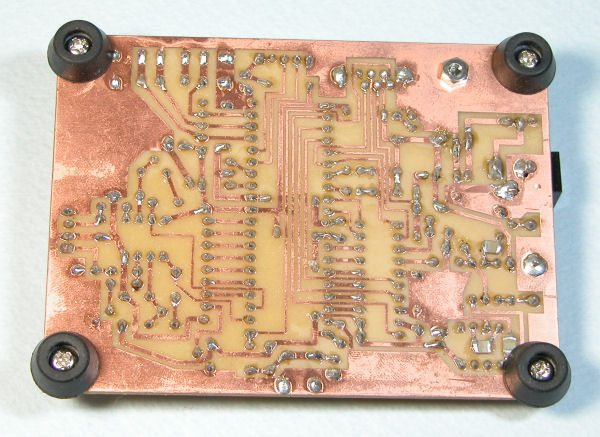

ボードのパターン側は下図のようになっています。


DC/DCコンバータ用のコンデンサ
はチップタイプですのでパターンに
直付けです。

【プログラム】

【測定結果】
