市販キットを使った

８桁周波数カウンタ

　１．概要
　　　周波数カウンタは、あると実験の精度がぐっと上がり、工作の腕も一段
　　上げることができる測定器です。また周波数カウンタは素人にも最も校正
　　し易く精度を高く保つことができるものです。
　　特に最近は高精度な周波数カウンタも市販キットを使って簡単に組み立て
　　られます。
　　ここで紹介するのは、秋月電子通商から発売されている「８桁高精度万能
　　周波数カウンタキット」を使ったものです。
　　使っているＬＳＩは　HARRIS社の　ＩＣＭ７２１６Ｂでこれ１個で全部の
　　機能を満足させてしまうという立派なＩＣです。

　２．機能
　　
　　(1)ＬＳＩの特徴
　　　・５機能内蔵　　　：　周波数カウンタ、周期カウンタ、
　　　　　　　　　　　　　　ユニットカウンタ、周波数比カウンタ、
　　　　　　　　　　　　　　タイムインターバルカウンタ
　　　・周波数測定範囲　：　ＤＣ〜１０ＭＨｚ
　　　・内部ゲート時間　：　０．０１sec、０．１sec、１sec、１０sec
　　　・表示　　　　　　：　８桁のＬＥＤを直接ドライブ
　　　　　　　　　　　　　　自動ブランキング、小数点自動制御
　　　　　　　　　　　　　　オーバーフロー表示、

　　(2)機能
　　　　測定機能
　　　　・８桁周波数カウンタ　：　プリスケーラを前段につけることで
　　　　　　　　　　　　　　　　　１０ＭＨｚを２５０ＭＨｚまたは１ＧＨｚ
　　　　　　　　　　　　　　　　　まで拡張している。
　　　　・８桁周波数比カウンタ：　Ａ入力とＢ入力の周波数比を測定できる。
　　　　　　　　　　　　　　　　　可能周波数上限は上記と同じ。
　　　　・８桁計数カウンタ　　：　最大１億回までカウント
　　　　・８桁周期カウンタ　　：　0.5usec〜10secまで100nsec単位で測定
　　　　　　　　　　　　　　　　　プリスケーラ追加により
　　　　　　　　　　　　　　　　　0.5usec〜4nsecまで1nsec単位または
　　　　　　　　　　　　　　　　　0.5usec〜1nsecまで100psec単位で測定
　　　　・８桁時間幅カウンタ　：　0.5usecから10secまで100nsec単位で測定

　　　　電源
　　　　　　ＤＣ６〜１２Ｖ　最大４００ｍＡ程度


　３．回路図
　　　回路図は　ＬＳＩの基本回路の部分のみですが　Intersil社のデータ
　　　ブックからとりました。（Intersil社は HARRIS社に買収された）
　　　秋月電子通商のキットには詳細な回路図と組み立て説明書が添付されて
　　　います。

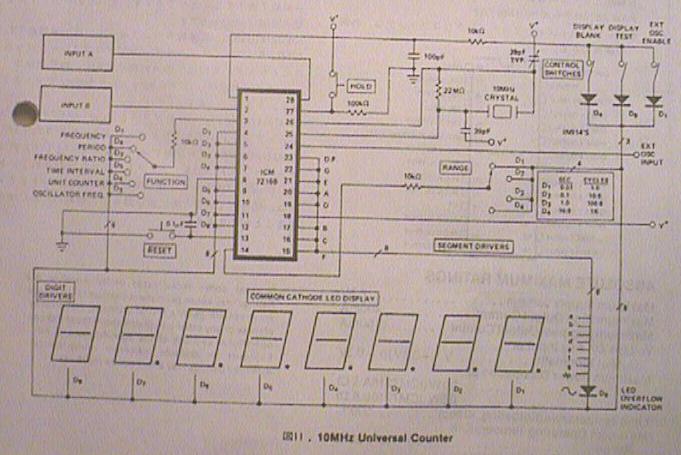

　　　８桁周波数カウンタ回路図（直接見られます）

　４．実装方法

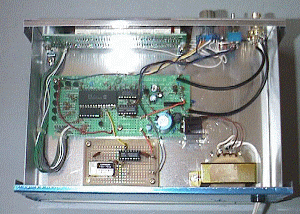

　写真はケースの蓋を開けたところでメイン基板と
　外部発振子用のサブ基板、表示用ＬＥＤ基板の
　３個が実装されています。外部発振子は特に原発振
　を高精度にするために使っています。
　ケースにはやや大型で上下両方に実装できるもの
　を使い上側だけ使っている。下側には校正用の発振器
　を実装する予定。
　
