インターネットラジオの製作

【概要】

　イーサネットモジュール内蔵のPIC18F67J60を使ってインターネットラジオ
を試作してみました。
マイクロチップ社のTCP/IPスタックに内蔵されている「Internet Radio App」を
使うことで意外と簡単に動かすことができました。

「Shoutcast」と呼ばれる方式のインターネットラジオから、ストリーミング方式で
音のデータをMP3かWAV形式でダウンロードして再生しています。
128kHzサンプリングのMP3の音楽などを受信して聴いていると、結構良い音で
聴くことができます。
ラジオステーションの追加変更も、プログラムのデータを変更することで自由に
できます。

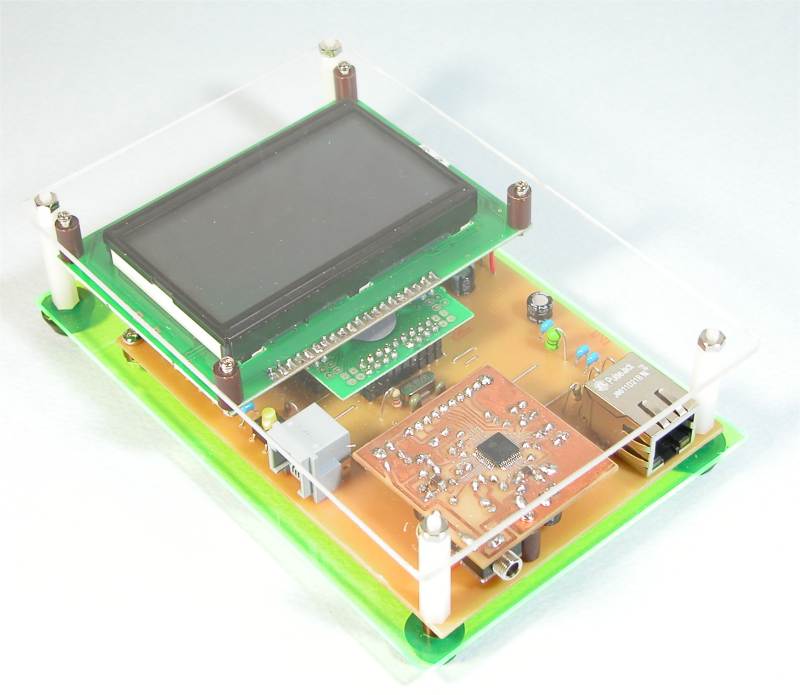

外観は下記のようになっています。

【内部構成】

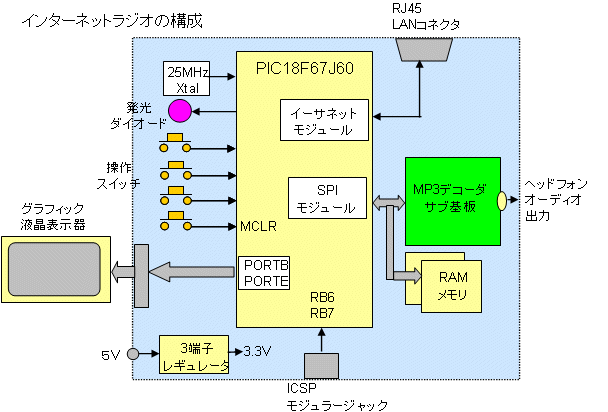

　このインターネットラジオの全体構成は下図のようになっていて、マイクロチップ
のインターネットラジオのデモプログラムを参考にして製作しました。

大きく、PIC本体、MP3デコーダ部、グラフィック液晶表示器で構成されています。
インターネットラジオをストリーミングで連続してデータを受信しますので、PIC本体
内蔵のRAMだけでは不足するため、外付けでSPIインターフェースのRAMを追加
しています。





操作面のスイッチとしては、３つ用意していて下記の操作が可能となっています。

SW0：　機能選択（ラジオステーションの選択、音量、低音ブースト　を巡回）
SW1：　ステーション選択時はNeｘｔ、音量と低音時はアップ
SW2：　ステーション選択時はPrev、音量と低音時はダウン

表示にはグラフィックの液晶表示器を使って、できるだけたくさんの文字表示が
できるようにしました。
これでラジオ局名の表示も、音楽の曲名表示も自動でダウンロードし、

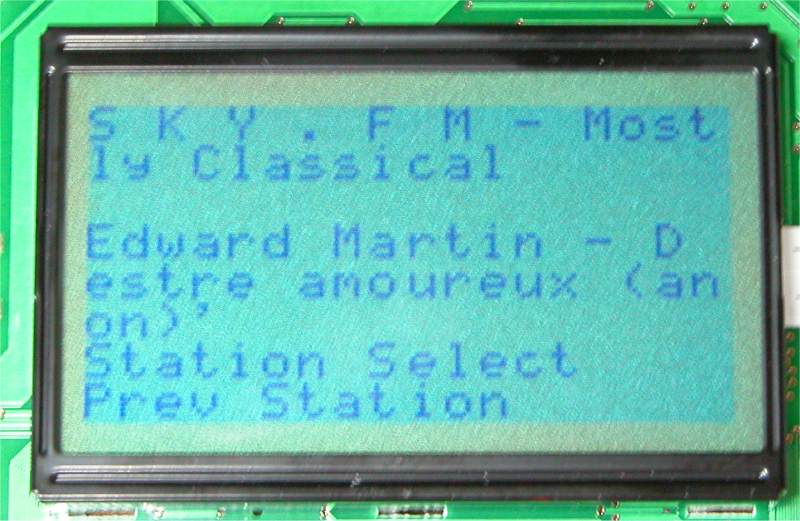

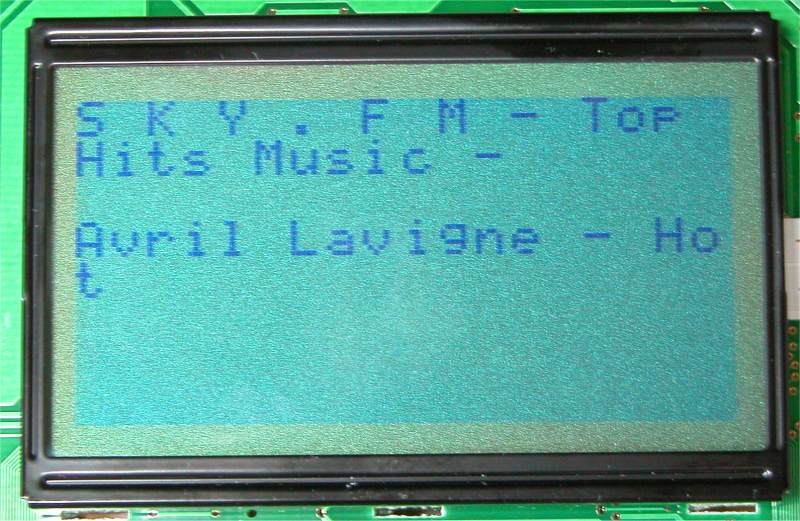

十分の文字数で表示することができます。表示例を下図に示します。

【回路図】

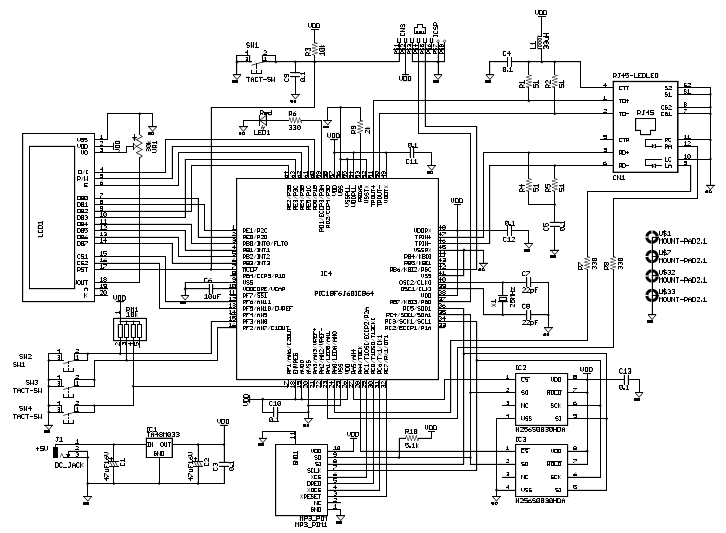

 上記構成で製作した回路図が下図のようになります。
PIC18F67J60を中心にして、右上がLAN関連の回路、左側がグラフィックの
液晶表示器と操作スイッチ類、下側にMP3のサブ基板、右下がSPI接続の
RAMとなっています。
このSPI接続のRAMが特殊部品で、AMI Semiconductor社のもので1個で
32kバイトの容量のものです。

(2009/1/21)
　このSRAMはマイクロチップ社からコンパチ品がリリースされました。
「23K256」という型番で置き換えができます。パッケージはDIP、SOIC
TQFPの3種類がありますので個々に適当なものを選択して下さい。
ここで使っているのはSOICですので「23K256-I/SN」となります。
関連のウェブページは下記となります。
　
　「マイクロチップ社　23K256のページ」

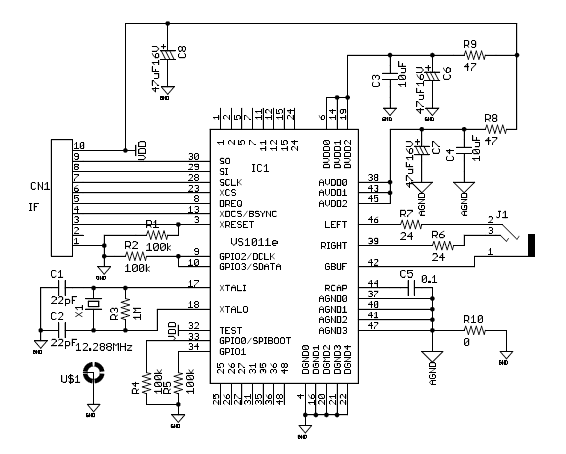

MP3のサブ基板の回路は下記となっています。
ほぼデータシートの推奨回路どおりとなっています。ヘッドフォン用のジャックも
この基板に実装しています。
クリスタル発振子の周波数はこの回路図と異なり、倍の24.576MHzを使って
います。この周波数がデフォルトになっているので、クロック関連の設定が
省略できます。
R10の抵抗はアナロググランドとデジタルグランドのジャンパ線です。
このVS1011eの使い方は、別ページを参照して下さい。

【プログラムの製作】

プログラムは、マイクロチップ社のフリーの「TCP/IPスタック」に含まれている
「Internet Radio App」を改造して作成しています。
特に元のプログラムでは表示器にOSDのOLEDタイプを使っていますので、これは
今回使った液晶表示器とは異なりますので、表示に関する部分はすべて
作り直しが必要です。

しかし、ネットワーク関連と、MP3デコーダに関する部分は、I/Oピンの設定変更
だけで動かすことができました。
特にRAMに同じものが入手できましたので、これで改造がかなり楽にできました。

TCP/IPスタック　Ver4.50に対応させたプログラムは下記となります。

★★★　インターネットラジオプログラム1式
