LEDボード

【概要】

このボードはCPUボードに上から重ねて使うようになっていて、フルカラーLED
と3桁の7セグメント発光ダイオードが実装されています。
外観は下図のようになっています。

これはCPUボードに重ねた状態で、
実際に使うときの構成です。
スイッチの入力
LEDの点滅制御
PWMによる色の可変制御
セグメントLEDの制御
ダイナミック点灯制御
電圧のA/D変換入力
ブザーの鳴動制御
などが試せます。

【構成と回路図】

回路構成は下図のようになっています。電源は5Vを使います。
3原色のフルカラーLEDはドライバIC経由でPICの出力ピンに接続されます。
出力ピンをHighにすると点灯します。
7セグメントLEDはセグメントはPICの出力ピンに直接接続ですので、出力ピンを
Highにしたピンのセグメントが点灯します。
桁制御をドライバ経由で接続しています。この桁制御の出力ピンをHighにすると
対応する桁が点灯します。
3個の可変抵抗で電圧を計測できるよう、アナログ入力ピンに接続します。
ブザーは電源を加えれば鳴動するタイプなので、PICの出力をHighに
すれば鳴り出します。

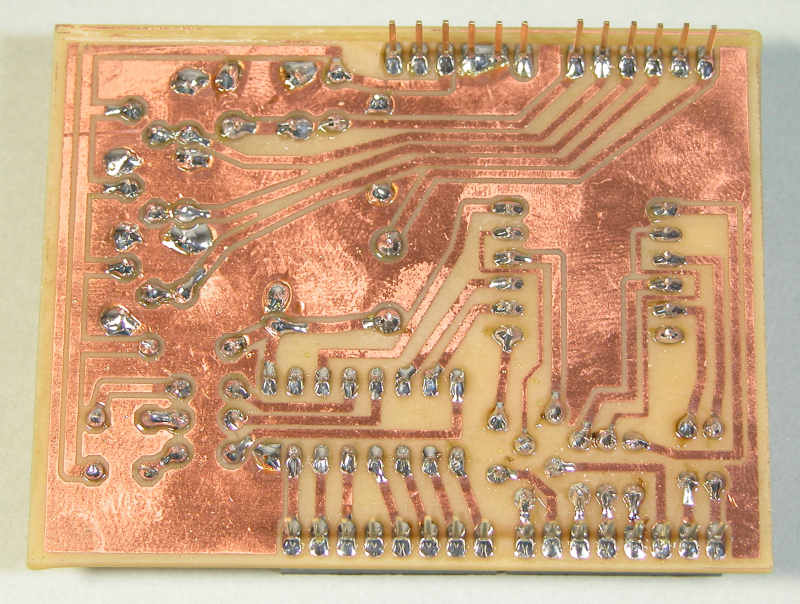

基板の実装状態は下記となります。

【ダウンロード】

ハードウェア関連のダウンロード
★★★　回路図
★★★　パターン図

プログラム関連のダウンロード

★★★　LED1　ループディレイによるフルカラーLEDのオンオフ制御

★★★　LED2　セグメントLEDの1桁のタイマ割り込みよる点灯制御

★★★　LED3　セグメントLEDの3桁のダイナミック点灯制御

★★★　LED4　フルカラーLEDのPWMによる色可変制御

第5章　プログラム
★★★　Neon　フルカラーイルミネーション

第6章　プログラム
★★★　Timer　キッチンタイマ
