ラジコンボード

【概要】

ラジコン車用の受信機となるボードです。
無線受信したデータで2個のモータの速度制御を行います。

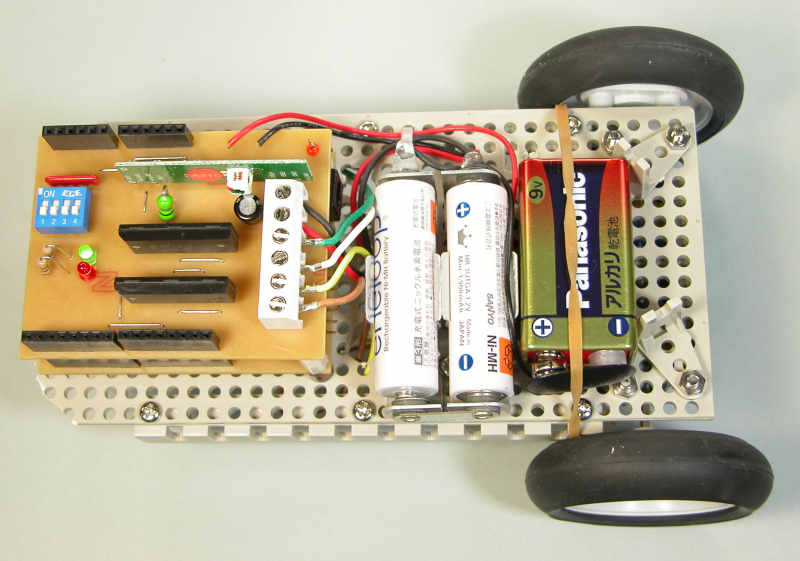

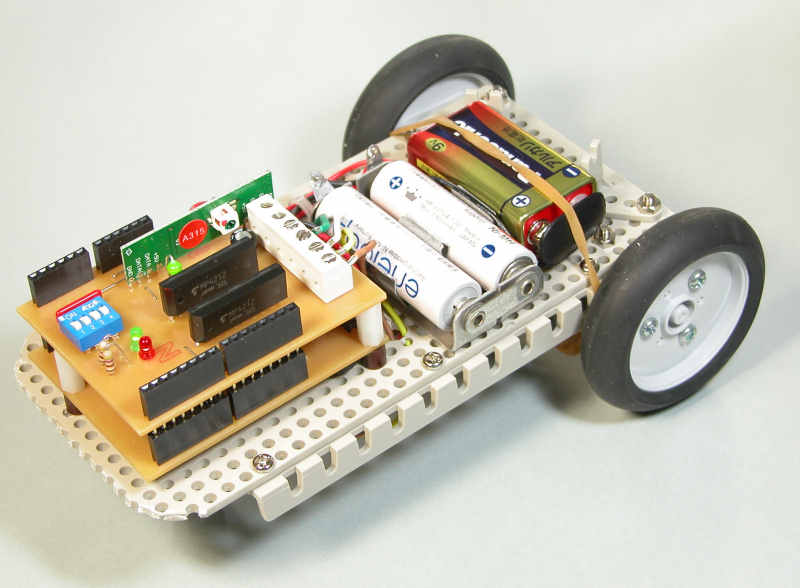

外観は下図のようになります。

【構成と回路図】

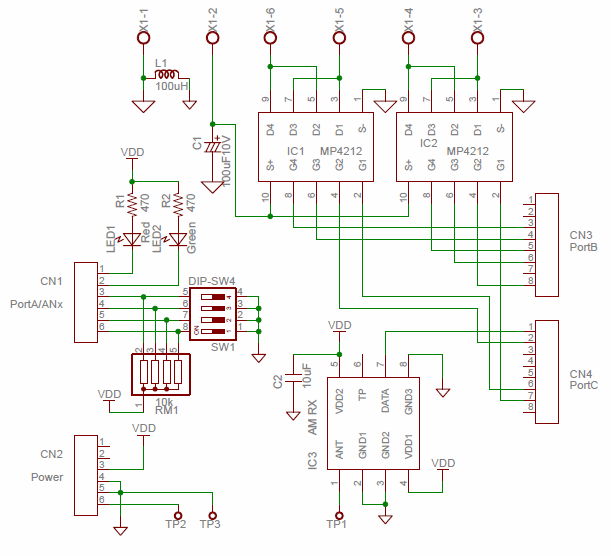

このラジコンボードの回路図が下図となります。電源は外付けの９V電池
となります。

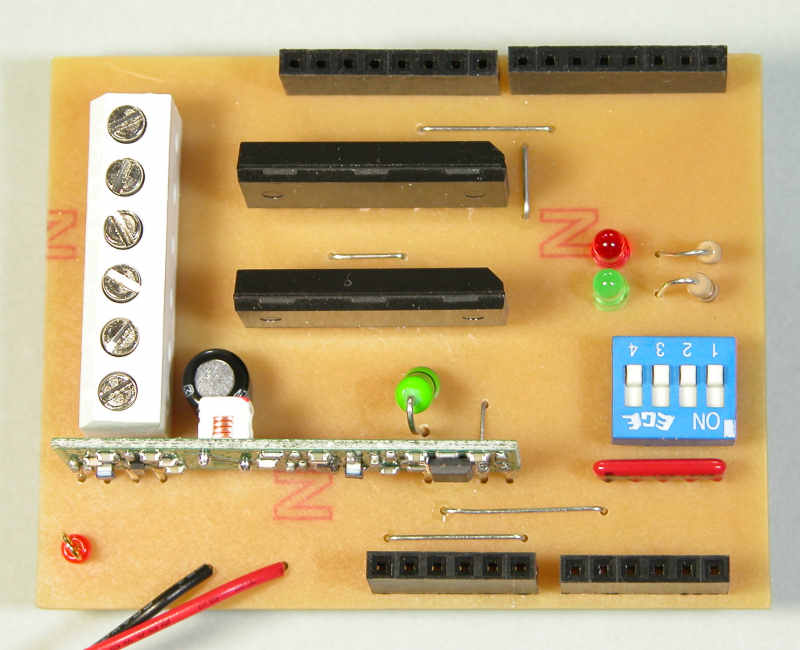

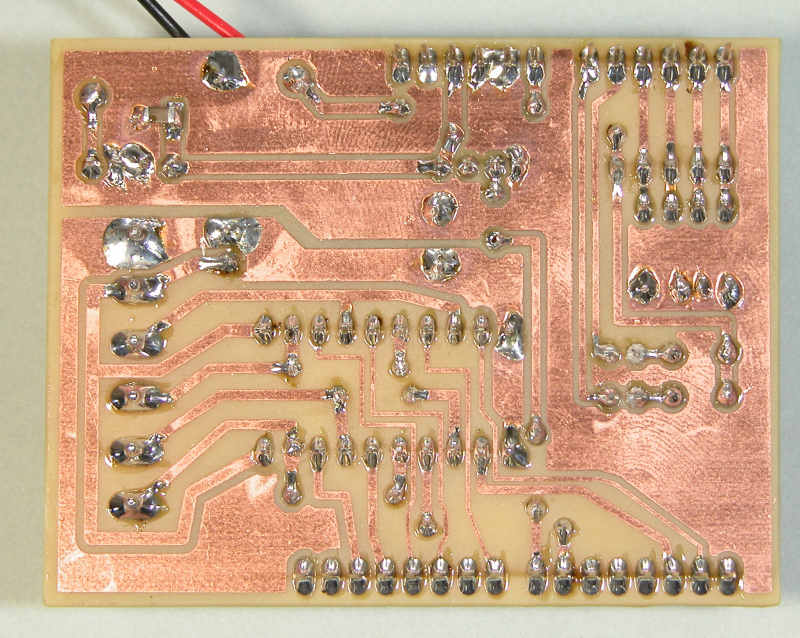

組み立て完了した基板の外観が下図となります。
赤と黒のビニール線は電池への配線です。
白い端子にモータ用電源とモータの配線を接続します。

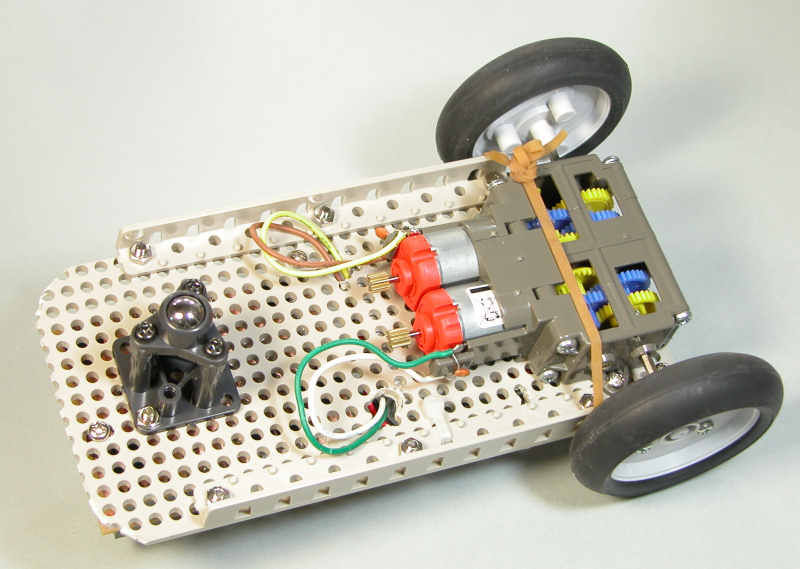

車のモータとの接続は下図のようにします。
モータ本体の端子に直接0.001uFのコンデンサを付けてノイズ対策をします。

【ダウンロード】

ボード関連のファイルです。

★★★　回路図

★★★　パターン図

プログラム関連のファイルです。

★★★　RadiconCar　ラジコン受信機のプログラム
