PIC16F630/676用評価ボードの製作

【概要】

１４ピンのPIC16F630/676を動かしてみるための評価ボードを製作
してみました。

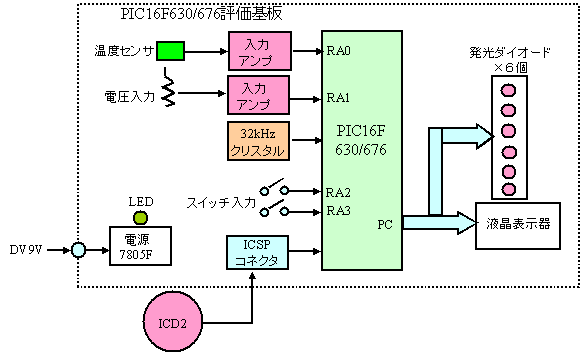

構成は下図のようになっていて、PIC16F676を主に評価できるようになって
いますが、PIC16F630も評価できます。

【仕様】

基本的な入出力要素は下記となっています。

項目	機能内容	その他
電源	外部より７Vから９Vの DC電源入力	電池またはACアダプタを想定 緑色発光ダイオードによる電源ランプ
アナログ入力	温度センサ入力 　0℃から50℃の範囲 電圧入力 　0から5Vの範囲	温度センサを基板に実装（RA0) 可変抵抗により変えられる（RA1)
ディジタル入力	押しボタンスイッチ 　２個実装（RA2とRA3)	１個はリセット兼用（RA3)
ディジタル出力	赤色発光ダイオード 　６個実装 液晶表示器 　16桁２行の表示器	同じポート（RC0-5)共用のため両方が 同時に動作する 液晶接続は下記 　RS(RC4)　　STB(RC5)　DB(RC0-3)
外部クロック	32.768kHzのクリスタル 振動子を実装
ICSP	ICSP用のコネクタを実装	ICD2を想定したモジュラージャック

【回路図と外観】

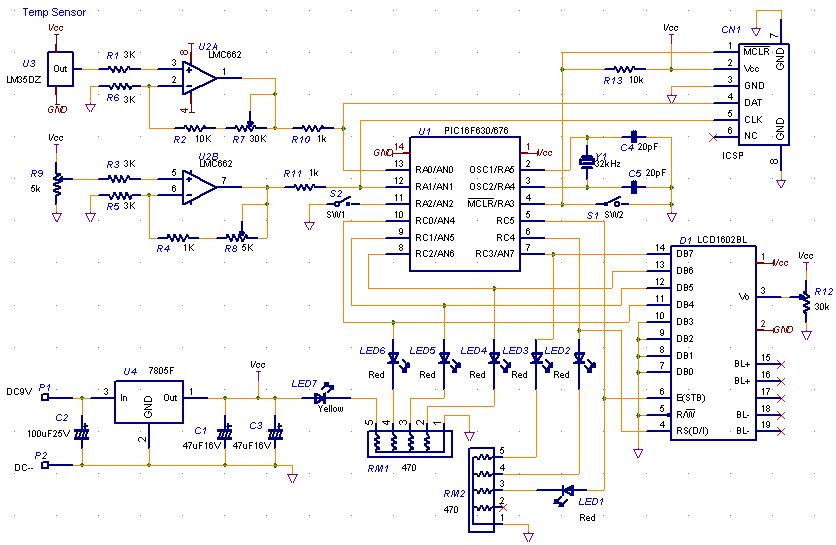

以上を前提にしたPIC16F630/676評価基板の回路は下図のようになっています。

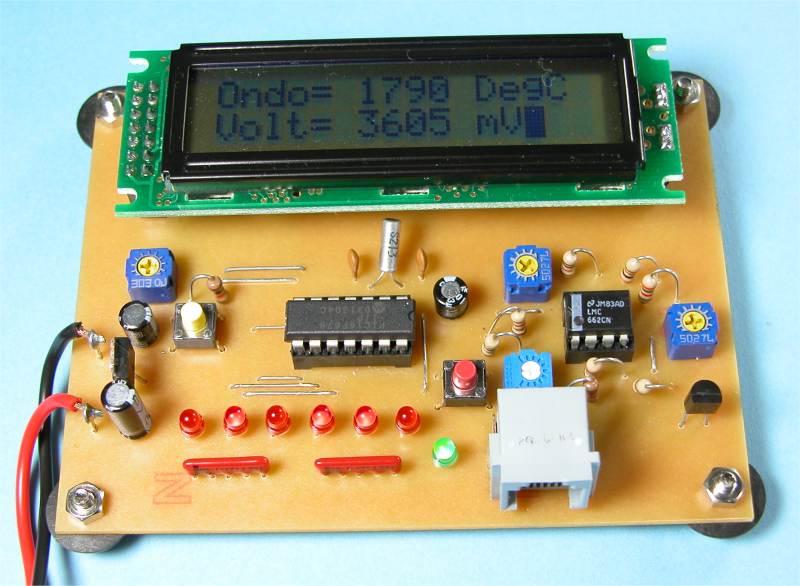

実際に組み立てた基板は写真のようになっています。評価用なのでゆったりとした
サイズに組み立てました。
ICSPですので、フラットパッケージタイプのPICでも可能ですが、今回試作は
DIPタイプで作りました。

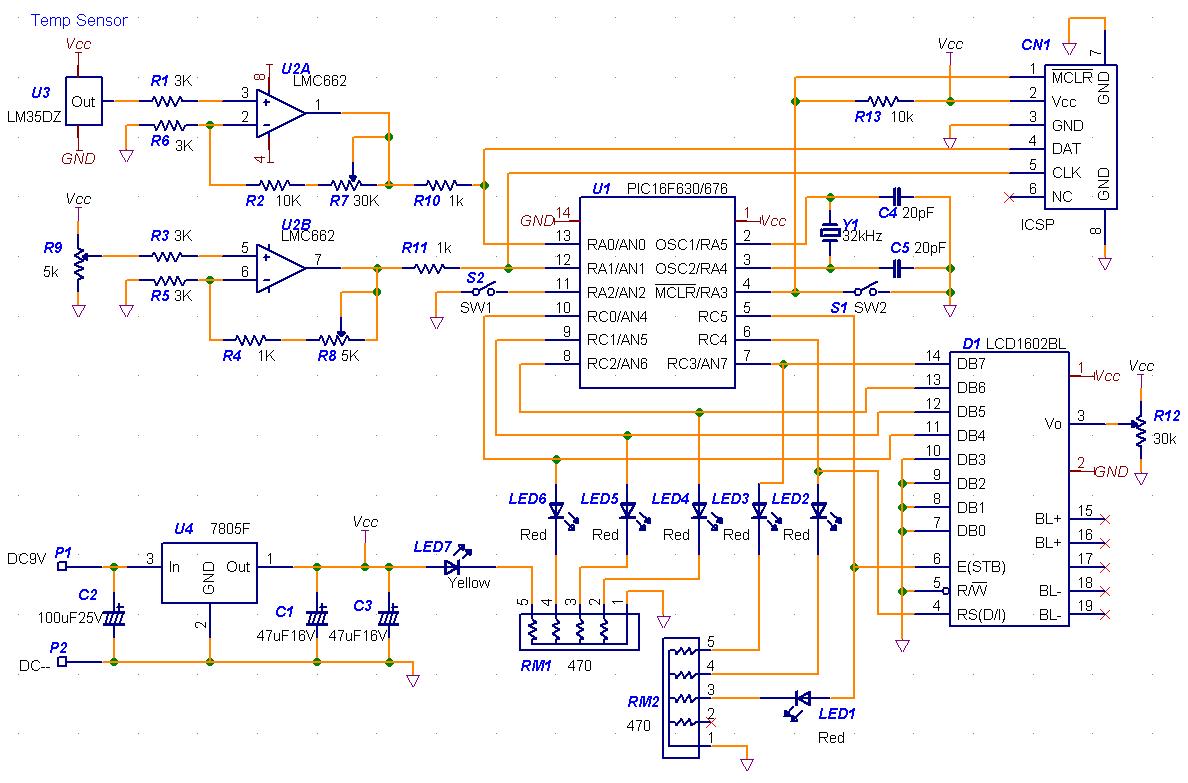

回路図（拡大できます）



外観写真（拡大できます）

【プログラム例】

この評価基板を使って作成したサンプルプログラムです。

《例題１》 発光ダイオード点滅プログラム
　　６個の発光ダイオードの点滅をするプログラムです。
　　すべてアセンブラを記述したプログラムです。

　　・SW1がオフの時は全点灯、全消灯を０．５秒間隔で繰り返します。
　　・SW1がオンの時は、奇数ビット点灯と偶数ビット点灯を０．５秒間隔で繰り返します。

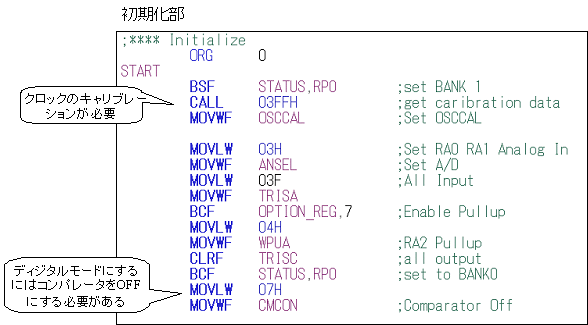

　　注意することは初期化の部分で、下記のようにクロックのキャリブレーションと
　　コンパレータの設定が必要です。





　ソースファイル全体は下記でダウンロードできます。MPLABでプロジェクトを
　作成してお使いください。

　　★ 例題１　ソースファイルとHEXファイル（PIC16F630用）
　　　　　　　　　ソースファイルとHEXファイル（PIC16F676用）



《例題２》 アナログ入力と液晶表示器の制御
　２つのアナログ入力を実行し、液晶表示器にメッセージでデータを表示します。
　この例題はCCSのCコンパイラを使ってC言語で作成しています。

　　・温度センサの現在値を0.5秒間隔で入力して、0から50℃の値に変換して
　　　表示する。　表示は、「Ondo= xxxx DegC」と表示する。
　　　浮動小数点の変換がメモリ制限で困難なため、表示は10進数４桁で表示。
　　　「2350 ℃」という表示は２３．５０℃という意味。
　　・可変抵抗による電圧を0.5秒間隔で入力して電圧値として表示する。
　　　表示は「Volt= ｘｘｘｘ mV」と表示する。
　　専用の液晶表示器ライブラリを作成しています。下記でソースファイルを
　　ダウンロードできます。MPLABでプロジェクトを作成してお使いください。


　　★ 例題２　ソースファイルとHEXファイル（PIC16F676用）


《例題３》 タイマ１の割込みを使った例題
　例題２と同じ機能ですが、0.5秒間隔をタイマ１を使って作成し、割込みで起動
　しています。

　　★ 例題３　ソースファイルとHEXファイル（PIC16F676用）
