内蔵クロックの使い方

【内蔵クロック】

PIC16F818/819には８MHｚ（INTOSC)を源振とする内蔵クロックが追加されました。
さらにこれに分周器が追加されて７種類のクロック周波数を取り出せます。
これに従来からある31kHzの内蔵RC発振（INTRC)を加えて８種類の周波数から
命令で１つを選択して使います。
命令で切替えて使うことができるようになっていますので、プログラム実行中にも
任意のタイミングでクロック周波数を切替えることができます。

【クロックの供給】

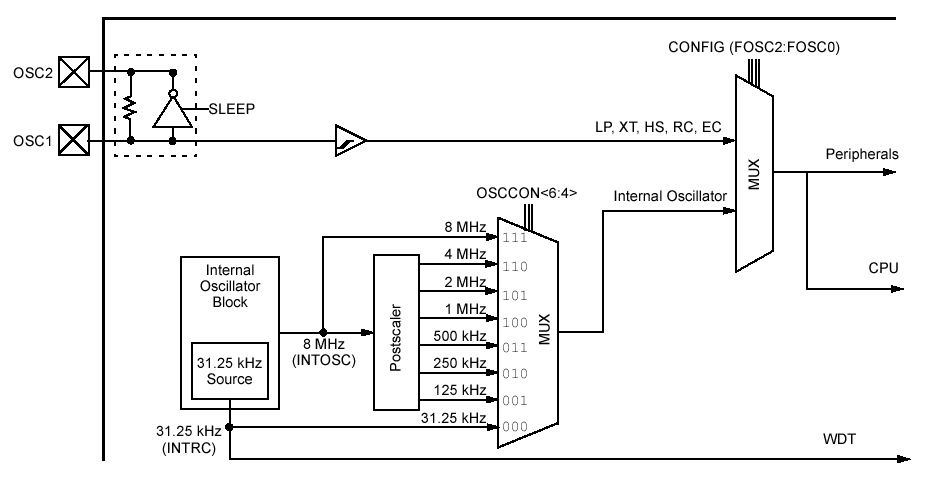

PIC16F818/819のクロック供給部のブロック構成は下図のようになっています。
この中でINTRCに相当する３１kHzの内部RC発振の信号は、システムクロック
の他に、ウォッチドッグタイマやパワーアップタイマにも使われます。

この図から解るように、システムクロックとして下記のように選択することができます。

選択指定方法		供給クロック
コンフィギュレーション ビット指定	OSCCONレジスタ
LP、XT、HSモード	--	OSC1,OSC2による外部発振クロック
EXTCLKモード（EC)	--	外付け発振器によるクロック
INTRCモード	IRCF2:0ビット指定	８ＭＨｚ、4MHz、2MHz、1MHz、500kHz 250kHz、125kHz、31kHzのいずれか
EXTRC（RC)	--	外付けRCによる外部発振クロック

【クロックの切替え方】

コンフィギュレーションでINTRCモードの内蔵クロックを指定した場合には、
OSCCONレジスタでクロック周波数を切替えることができます。

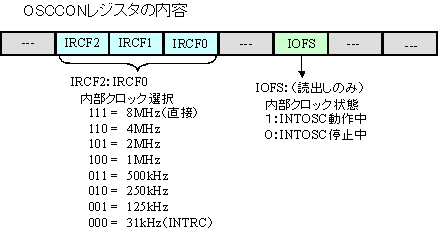

まず、OSCCONレジスタは下図のようになっています。





このOSCCONレジスタを使って下記の手順で切替えられます。

(1) コンフィギュレーションでINTRCを指定しておく
(2) 任意の時点でOSCCONを設定変更する。
　　この時点から、
　　　　次のクロックの立下りでまずCLKO出力がLowになる
　　　　内部で８クロック待つ
　　　　この時点で新しいクロックに切替りCLKOが新しい周波数に変わる。

　　　　ただし、INTRC(31kHz)から他の周波数への切替えの場合には、ここから
　　　　さらに1msec待ってから切替る。
　　　　これはINTOSCの発振が安定するまで待つためです。この間OSCCON
　　　　レジスタのIOFSが「0」になっています。切替った時点でIOFSビットが「１」
　　　　になります。

（注意）　電源電圧が２．５V以下の時には４ＭＨｚ以上の周波数では動作しません
　　　　　　ので、切替えるときに注意が必要です。

【クロック切替えプログラム例】

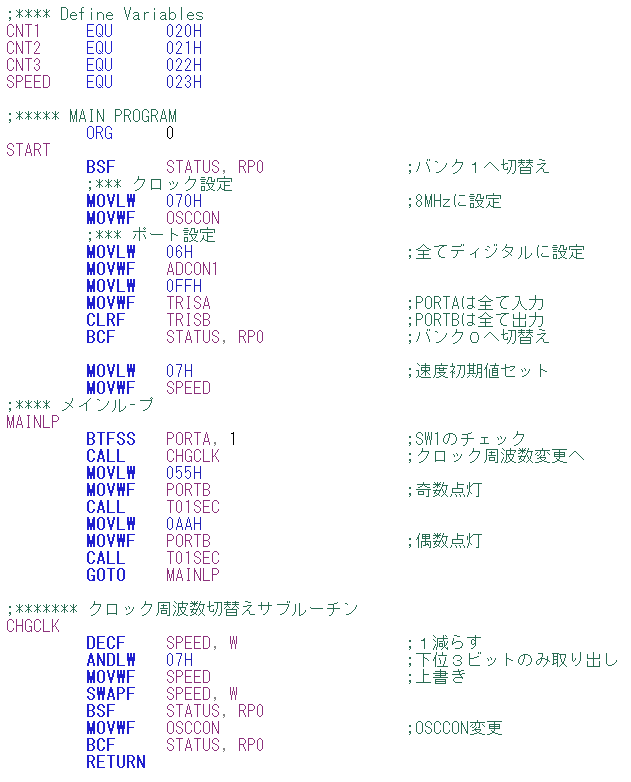

内部クロックモードで、クロックを命令で切替えた例題です。
下記のリストでは、リセット時は8MHzで動作し、ポートBに接続された８個のLED
が0.1秒間隔で点滅します。
ポートAの２ビット目にあるスイッチを押すと、押した都度、OSCCONレジスタの
クロック選択が−１されて遅くなり、31kHzの次に押すと、また8MHｚに戻るという
動作をします。
クロックの切替え制御は、ＣＨＧＣＬＫというサブルーチン内で実行しています。
ＳＰＥＥＤという変数を７から０までサイクリックに変更しています。この値をＳＷＡＰ
してからＯＳＣＣＯＮレジスタに設定しています。





　上記の完全なソースファイルは下記でダウンロードできます。

　　★ クロック切替えの例題　(sample1.asm)
