穴あけ


【穴空けの道具・ドリル】

次ぎは穴あけですが、道具はプラモデルキットとして市販されている
模型工作用のドリルが固定用の台もついていて安価で便利です。
これはもともと電池で動くようになっているのですが、配線を追加し
直接直流電源装置から6Voltを供給して使っています。

ただし、このドリルスタンドを使うときには、キット付属のダイアルによる
上げ下げの機構は使い物にならないので、これはバネも含めてとりはずし、
本体を手で持って、直接スライダに沿って上げ下げするようにします。
これでもスタンドのスライダのお陰で、狙った位置に正確にドリル先端を
当てられるので、作業性は悪くありません。

最近このドリルは「科学教材社」のオンラインショップで販売されているようです。
(http://www.kagakukyozaisha.co.jp/jbase/maru2.html)

もちろんこれの代わりに、秋葉原のラジオデパートやパーツ屋さんで入手可能な
サンハヤト製ミニドリルD3専用スタンドST−3でもOKです。




            拡大できます

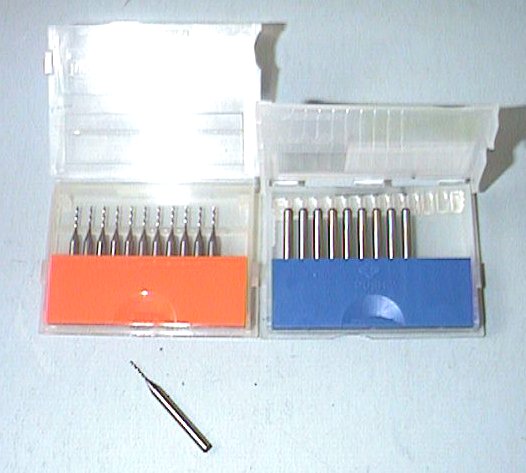

プラモ用ドリル   超硬ドリル刃   ドリル刃(保持金具付き)


ドリルの刃には、秋葉原の有名な店で市販している超硬ドリル刃
細いものもあって丈夫で便利です。サイズは下記を使っています。

【用意すべきドリル刃の種類】

ICや抵抗、コンデンサ:0.6〜0.8mmΦ
コネクタ、テストピン :1.0mmΦ
トリマコンデンサ   :2.0mmΦ
取り付け穴      :3.2mmΦ(別のドリルが必要)
これぐらいの種類があればまず問題ありません。


穴あけの最中


【穴あけのこつ】

(1)ランドのセンター穴を作る
 パターンを作成する時、ランドの中心がエッチングで銅箔が除去
 されるようにすることです。
 私の使っているフリーソフトのCADツールのHiwireでは、パターン
 を印刷する時自動的にランドのセンター穴ができる様に設定できる
 ので便利です。
 他のEDAツールでも大抵のものが同じように穴の部分をあけた印刷
 ができるようになっています。
 これがあるとドリルの先端が滑ることなくランドの中心に穴を空
 けることが出来ます。ICなどの並んで穴を空ける必要がある時
 には不可欠です。ポンチで印を付ける方法もありますが、これは
 ドリル刃が滑ってICなど正確な位置を連続であけるのは難しい。

(2)大きな穴には下穴を空ける
 2mm以上の穴は、先に0.6〜0.8mmのドリルで下穴を空けて
 おきます。これで楽に奇麗に大きな穴が空けられます。

(3)長方形の穴は丸穴をつないで空ける
 FCZのコイルなどのケースの足には長方形の穴が必要になりま
 すが、このためには、接近した2個のランドを並べてパターン化
 しておき、ドリルで丸穴を空けたあとカッターナイフの先で間を
 カットするときれいに出来ます。

(4)空け終わったあとのバリを取る
 穴を空けおわったら、バリを大き目のドリル刃(5mmΦぐらい)
 を直接手で持って削ぎ落としてきれいにします。

(5)部品面とはんだ面を一緒に印刷した図で確認する。
 穴の空け残しが無いかは、パターン図を印刷するとき、部品面と
 はんだ面を合わせて一緒に印刷した図を見ながら確認すると楽。
