開発手順　プロジェクトの作成からコンパイルまで

【プロジェクト】

実際にMPLAB環境の中で、MPLAB-C18を使ってプログラムを作成するには、
まずProjectを生成する必要があります。
その手順は次のようにします。


(1) Developmentモードの設定

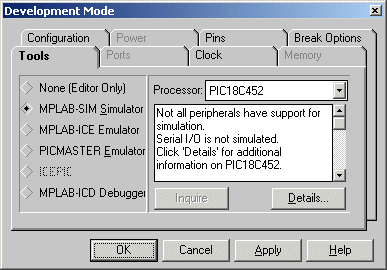

　　　Options → Development Mode →　Tools　を選択し下記のように設定します。
　　　・Processor　：　自分が使うPICの種類（例ではPIC18C452）を指定
　　　・MPLAB-SIMをチェック
　　この設定でOKとすると、Warning Messageが出ますが無視してOKとします。







(2) Projectのファイルの設定
　　まずProjectの名称を設定し、Project Fileを作成します。
　　その事前準備として、プロジェクトを格納するフォルダを新規に作成しておきます。
　　これにはエクスプローラを使います。例では、MPLAB-C18のディレクトリである
　　d:\mcc18の下に　「c18prj」というフォルダを作成しました。

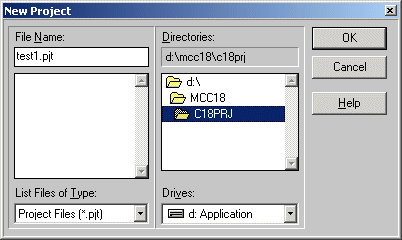

　　このあとで、Prject → New Project　として下記のように設定します。下記例では
　　プロジェクト名として、test1　という名称としました。格納するディレクトリは、下図
　　のように、d:\mcc18\c18prj\test1.prj　 とします。







(3) プロジェクトの編集　：　Laguage Toolの指定

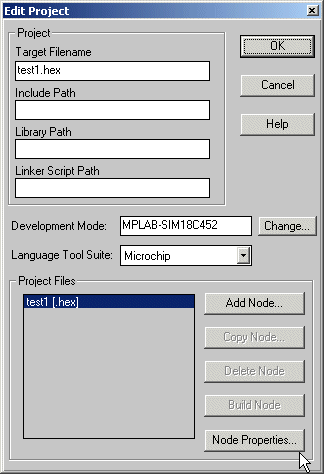

　　上記でOKとすると、下図のような　Project内容を設定するダイアログが開くので
　　ここでまず、PrjectFilesのボックスにある、test1[hex]　を選択してハイライト状態
　　にしてから、Node Propetiesのボタンをクリックします。
　　このダイアログでは、DevelopmentModeが(1)で指定した通りになっていることを
　　確認しておきます。

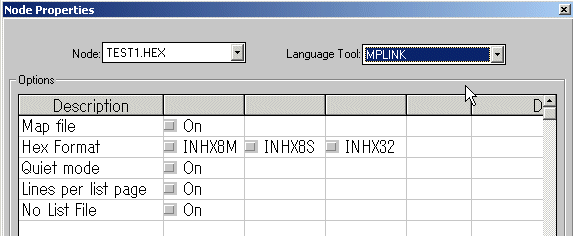

　　上記Node Propetiesボタンのクリックで下図のようなNode Propertiesのダイアログが
　　開くので、ここで Language Toolで「MPLINK」を指定してOKとします。









(4) ソースファイルの登録

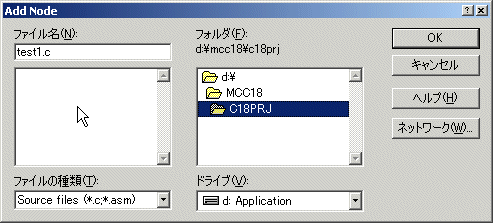

　　プロジェクトにソースファイル名を設定します。上記で戻ったEdit Projectのダイアログで、Add Node
　　ボタンをクリックして下図のようにソースファイル名（例では、test1.c）を指定します。この時の名称
　　は、プロジェクト名と同じとします。









(5) ソースのプロパティの設定

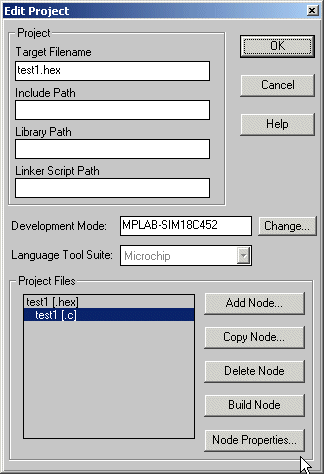

　　上記で戻ったEdit Propetyダイアログで、下図のようにソースファイルを選択してハイライト状態に
　　してから、Node Propetiesボタンをクリックします。








　　そして開くNode Propertyダイアログで、Language Toolに、MPLAB-C18を選択します。
　　これで、ソースファイルをC言語で作成することを指定したことになります。









(6) リンクライブラリの指定

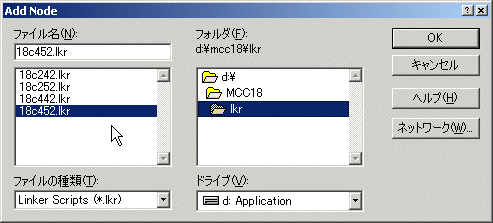

　　上記で戻ったEdit Projectダイアログで、Add Nodeボタンを押してから、MPLAB-C18mcc18
　　フォルダの下にあるLKRフォルダ内から、使うデバイスのリンクライブラリを指定して追加
　　します。（例では、18c452.lkr）







(7) ライブラリのディレクトリ設定
　　上記で戻ったEdit Projectダイアログ内のInclude Fileと　Library　Fileのあるディレクトリ
　　を、下図のようにそれぞれのPathに設定します。









　　ここでやっとOKボタンをクリックしてProjectの設定が完了します。
　　このあとで Project → Save Project　として保存しておきます。

【ソースファイルの編集】

(8) ソースファイルの編集
　　これから新たにソースファイルを作成する場合には、File → New　としてソースファイル

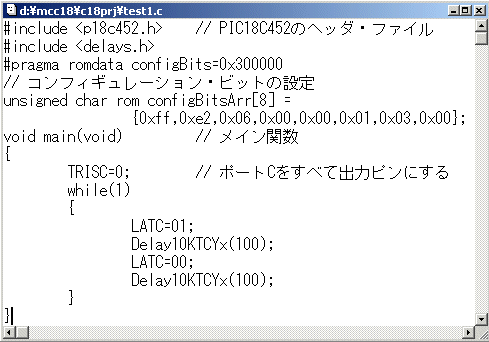

　　の編集モードを開始します。下図は実際のソースファイル、tets1.cの例です。









　　編集が完了したら、そのソースファイルを、Porjectで設定したソースファイルの名称に
　　して保存すれば、いよいよコンパイルの開始です。

【コンパイルの実行】

(9) コンパイルの実行
　　Project → Make Project　とすればコンパイルが開始され、コンパイル結果が「Build
　　Result」ダイアログにメッセージで表示され、正常に完了した場合には最後に
　　「Build completed successfully」と表示されます。
　　正常に完了しなかった場合には、何らかのErrorメッセージとともに、「Build failed」と
　　表示され正常に完了しなかったことが分かります。

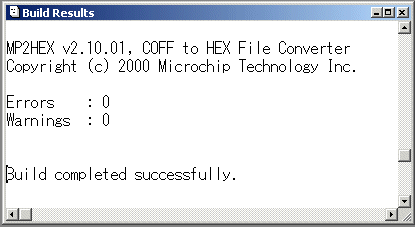

　　下図は正常にコンパイルが完了した場合の例です。

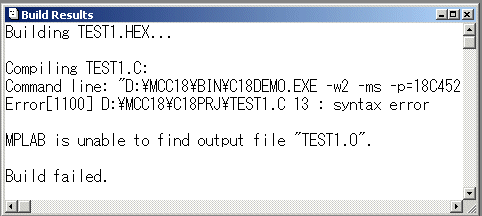

また下図はエラーがあった場合の例です。







正常にコンパイルが完了すれば、オブジェクトファイルが生成されていますので
デバッグやPICプログラマを使って書き込みを行うことが可能となります。
