タイマー３の使い方

【タイマー３】

タイマー３はPIC18シリーズで新たに追加されたタイマでCCP用に使えるタイマとして
強化されました。

(1) タイマー１と同様に８ビットモードと１６ビットモードがあります。
　　１６ビットモード設定用のビット、RD16がT3CONレジスタにあります。

(2) タイマ−１の発振回路のクロックをタイマー３のクロックとすることが出来るよう
　　になっています。これによりリアルタイムクロックを２つにすることが可能となります。

(3) タイマー３をタイマー１と同じようにCCPの周期カウンタとして使うことが出来る
　　ようになっており、いずれか片方を指定して使うことになります。
　　つまりCCPのSpecial Event Triggerでクリアされます。

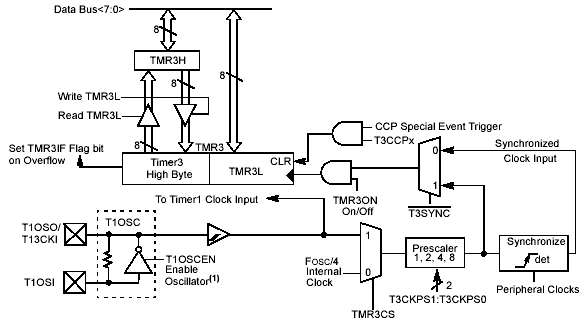

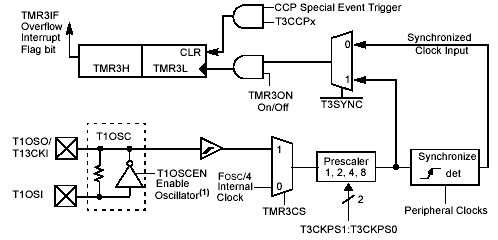

【タイマー３の構成】

タイマー３のブロック構成は下図のようになっています。
上側が通常モードで、下側が１６ビットモードの構成となっています。
図のように発振回路はタイマー１と兼用になっていて、T3CONレジスタのTMR3CS
ビットにより指定して選択します。





１６ビットモードの場合には、上位バイトはやはりTMR3Hレジスタでバッファリング
されていて、TMR3Lのリードライトと連動してTMR3Hとタイマの上位８ビットとの間で
データ授受を実行します。従って、上位バイトと下位バイトが同じタイミングで読書き
できるようになっています。











タイマー３もCCPのSpecial Event Triggerでクリアされますので、タイマー３を使っても
一定周期でCCPの割込みを発生させることができます。
この場合には、タイマー３は非同期モードにする必要があります。
このTriggerでクリアされた場合には、タイマー３の割込みは発生しません。

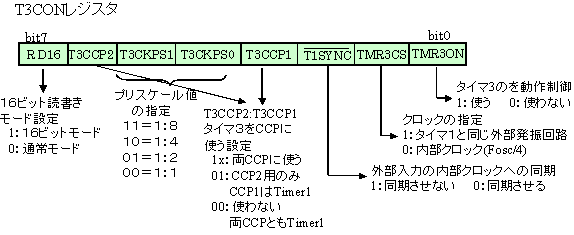

【T3CONレジスタ】

タイマ３の制御には下図のT3CONレジスタが使われます。
タイマ３はCCP用の２つめのクロック源として、追加されたので、CCP用のクロックとして、
タイマ１とタイマ３のどちらをCCP用に使うかの指定が出来るようになっています。
CCPも２つあるので、それぞれに指定ができます。

【アセンブラでの使用例】

【タイマー用Cライブラリ関数】

組込み関数書式	書式と内容
setup_timer_3(mode)	タイマー３の初期設定を行う。 modeの値は下記をorでつなげて指定する。 T3_DISABLED T3_INTERNAL T3_EXTERNAL T3_EXTERNAL_SYNC T3_DIV_BY_1 T3_DIV_BY_2 T3_DIV_BY_4 T3_DIV_BY_8 《例》 　　setup_timer_1(T3_DISABLED); 　　setup_timer_1(T3_INTERNAL | T3_DIV_BY_4); 　　setup_timer_1(T3_INTERNAL | T3_DIV_BY_8);
get_timer3()	現在のTMR3の内容を返す。 16ビットなのでlongで扱う必要がある。 《例》 while (get_timer3( ) != 0)
set_timer3(value)	TMR3レジスタにvalueの値をセットする 《例》 　　if (get_timer3( )=1000) 　　set_timer3(0);

【実際の使用例】
