WinBoardの印刷方法

【パターン図の印刷】

出来あがったプリント基板のパターン図を印刷します。
印刷の目的には２つあります。
　
　(1) チェックのため、普通の印刷用紙に印刷する場合
　(2) 露光用にトレーシングペーパーや、OHPフィルムなどに
　　　印刷する場合

いずれも原寸で良いのですが、チェックには場合によっては
２倍で拡大した方が見やすいかも知れません。

【印刷の手順】

印刷するには下記ステップで行います。

(1) プリンタの設定
　　　File → Printer Setup　では、通常のWindowsのプリンタセット
　　　アップのダイアログが表示されますので、ここでプリンタそのもの
　　　の設定をします。
　　　設定のコツは、ブラック一色で、高品位モードで、濃度を最高に
　　　します。　また紙はOHPシートか、コート紙を指定します。

(2) 印刷するサイズと位置の設定

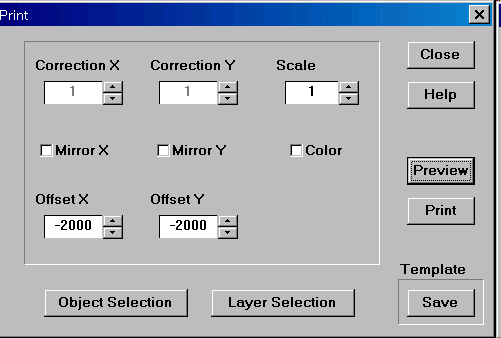

　　　File → Print　とすると、まず印刷する倍率と余白の設定画面と
　　　なります。
　　　ここでは、下図の様に、原寸で余白を２インチずつとしました。
　　　余白はマイナスの数値で1/1000インチ単位の数値とします。




(3) 印刷する層の設定

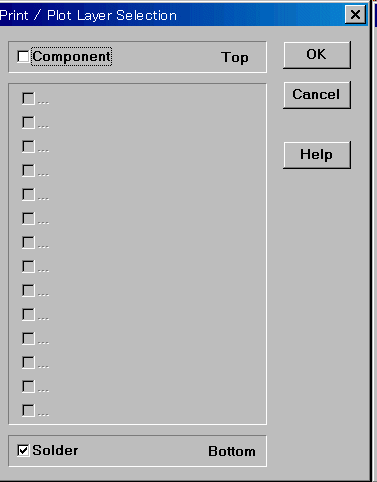

　　上図で、”Layer Selection”ボタンをクリックすると、下図のダイア
　　ログが表示されるので、部品面と半田面のいずれかか両方を
　　していします。
　　つまり、チェックをするときには両方を印刷した方が分かりやすい
　　ですが、露光用は半田面、部品面片方ずつとします。

(4) 印刷内容の指定

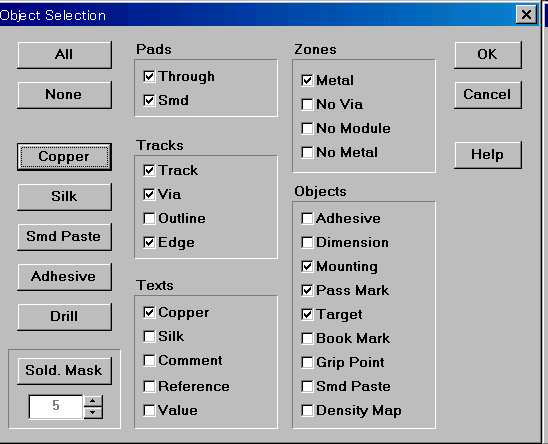

　　(2)の”Print”ダイアログで”Object Selection"をクリックすると、
　　印刷対称とする項目の選択表である下記ダイアログが表示
　　されますので、必要なものを選択します。
　　露光用には”Copper”をクリックすれば、必要なものだけが
　　下図の様に自動選択されます。選択したらOKを押します。







(5) 印刷確認と印刷実行
　　(2)で”Prview”ボタンをクリックすれば、印刷イメージが表示されます
　　ので、これで内容を確認します。
　　これで確認してOKならば、”Print”ボタンをクリックすれば印刷を実行
　　します。
